總線制報警主機與分線制報警主機有什么區別

來源：宜居科技日期：2018-01-22

總線制報警主機是相對于分線制報警主機的一種改進版的安防報警主機，下面我們以深圳市宜居科技所生產的“宜居通總線制報警主機”為例來做一個簡單介紹。

　要了解總線制報警主機，我們必須先了解分線制報警主機。分線制報警主機是前端探測設備開關信號直接接在報警主機主板防區上的，從而觸發報警主機報警，并且每個開關量信號的探測器必須通過兩條獨立線纜連接到報警主機的防區端口，每一個信號都需要兩條獨立的線纜連接，也就是說，有多少個探測器（防區）就需要多少條報警信號線纜。

與上述的分線制報警主機相比較而言，總線制報警主機它是將所有的前端報警器串聯在這一條485總線上，它是把前端探測器設備開關信號接在總線防區地址模塊（或叫報警模塊、防區擴展模塊）上，當某個防區的探測器設備發現有人非法進入時，探測器發出報警信號，由總線防區地址模塊（或叫報警模塊、防區擴展模塊）通過數據總線傳送給總線制報警主機，實時的將本防范區域內的報警信號、警情類型顯示到總線制報警主機對應的控制鍵盤上，并觸發聲光報警器報警，使操作人員能及時、準確地掌握警情，及時調動保安人員進行警情處理。

總線制報警主機和分線制報警主機具體區別如下：

一、總線制報警主機和分線制報警主機在防區數量上有所區別。

分線制報警主機防區容量相對較少，一般在16個防區以下，且不能支持防區擴展，防區數量是固定不變的，而總線制報警主機防區容量最多可以達上千個防區，具體可根據需要靈活選擇配置，需要多少個防區容量就選配合適的總線防區地址模塊進行485總線擴展即可。

二、總線制報警主機和分線制報警主機在信號距離上有所區別。

分線制報警主機所外接的探測器到報警主機的信號距離不能超過200米，而總線制報警主機與探測器之間的485信號距離可達1200米左右，并且可以通過485中繼器進行485信號延長和分支，單條485總線可增加6個485中繼器，每增加1個485中繼器就可以將485信號延長1200米左右。

三、總線制報警主機和分線制報警主機在接線上有所區別。

分線制報警主機所接的探測器信號線必須單獨接到報警主機的防區端口，而總線報警主機則只需要在485總線上面進行外接擴展即可，不需要再從總線報警主機單獨走1根信號線到需要擴充的探測器上。

四、總線制報警主機和分線制報警主機在電子模式上有所區別。

分線制報警主機的每個防區所接探測器都需要接1個防區終端電阻，而總線報警主機不需要在每個探測器的上接1個防區終端電阻，只需要在每條總線的最末端短接1個信號電阻即可。

五、總線制報警主機和分線制報警主機在應用領域上有所區別。

分線制報警主機由于防區容量比較少，因此只適合小型報警項目，而總線報警主機的防區擴充能力強大，防區擴充靈活性好，因此不僅可以用于小型聯網報警項目，還可以適用于大型的聯網報警項目，比如：學校、小區、工廠、監獄、酒店等領域。

六、總線制報警主機和分線制報警主機在施工難易程度上有所區別。

分線制報警主機的布線相對復雜，每個防區探測器都需要單獨拉1條信號線回到分線制報警主機上，因此，在施工布線上更加麻煩，線材成本更高，安裝更加費時費力；而總線制報警主機則相對簡單，因為，所有的防區探測器都可以通過1條或者2條485信號總線進行串聯起來就可以了，節省線材，安裝調試更加簡單，維護更加方便，靈活性更好。

七、總線制報警主機和分線制報警主機在價格上有所區別。

分線制報警主機的價格相比總線制報警主機價格要便宜很多，通常價格在300-500一套，總線制報警主機價格通常在800-2000不等。

八、總線制報警主機和分線制報警主機在接線上有所區別。

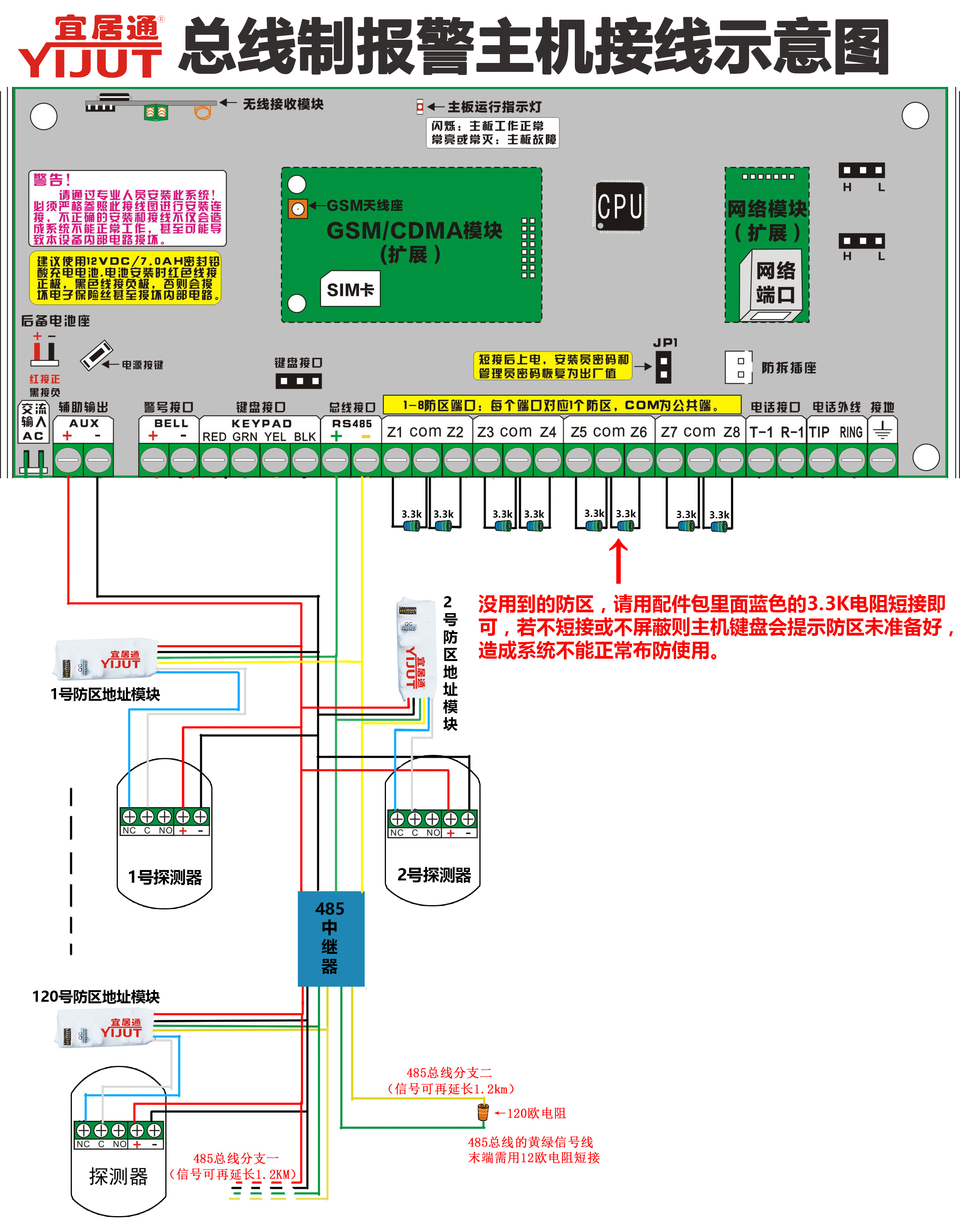

以下是總線制報警主機的接線說明示意圖：

如圖所示，這樣的話，總線報警主機就不需要一對探頭再拉一對信號線到主機了，只要接總線防區地址模塊就行了，總線防區地址模塊到總線報警主機的通訊距離可以達到1200米，而我們的總線制報警主機采用的都是雙總線通訊設計。因此，在不加中繼器的情況下最遠通訊距離可達2400米，如果還需實現更遠的通訊距離則通過加485中繼器即可，每增加一個485中繼器即可延長1200米。

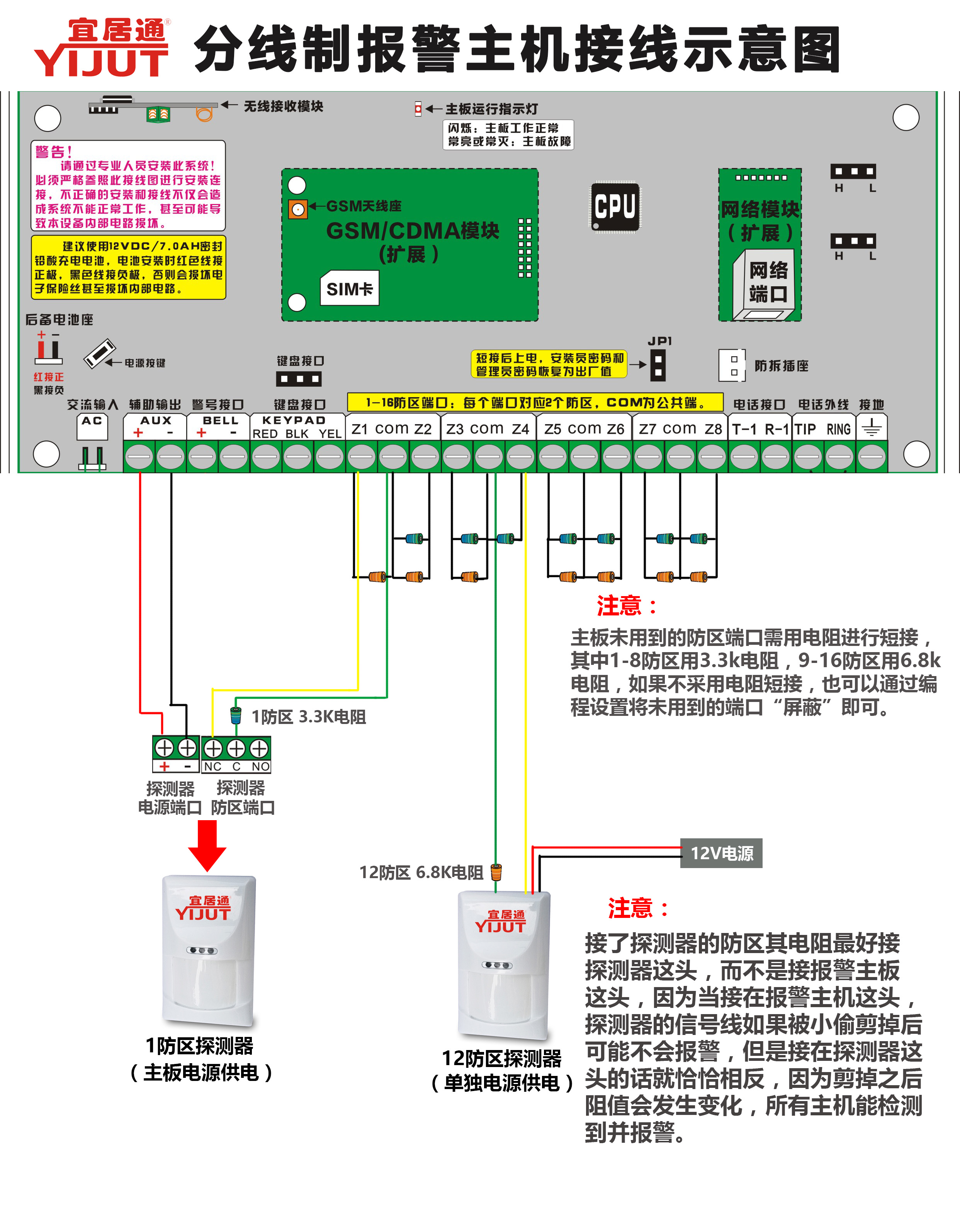

分線制報警主機接線示意圖：

如圖所示：分線制報警主機所接的每個探測器信號線必須單獨接到分線報警主機的防區端口，而且每個防區所接探測器都需要接終端電阻。而且分線制報警主機最多只有16個防區，防區數量少而且布線較繁瑣。

從以上對比不難看出，總線制報警主機與分線制報警主機各有優勢，具體選配總線制報警主機還是分線制報警主機這個需要根據客戶的功能需要，以及項目需求而定，不是所有的項目都選配分線制報警主機或者總線制度報警主機，要結合實際情況來選配，做到總體設備成本和施工成本最低即可。

總體而言，總線制主機與分線制主機相比有如下四大優勢：

一、總線報警主機更加節省線材。

二、從維護上更方便更方便、穩定性更好。

三、安裝布線更為人性化、簡單

四、總體性價比更高！
