一、概述

   在大型小區、學校、工廠等領域安裝一套120路總線IP網路聯網報警系統，圍墻上方安裝激光紅外對射，由激光紅外對射構成一道紅外警戒周界報警系統，其他室內區域安裝緊急求助報警按鈕，煙霧探測器等組成其他不同功能的子系統，再通過485總線匯總到120總線IP網路報警主機上，報警主機再通過IP網絡回傳到總控接警中心，比如保安室等地方，用于專人管理。報警主機系統配置一個標準的LCD中文液晶顯示鍵盤（SS-200V2），可通過該鍵盤來對主機系統的相應防區進行編程設置及調試安裝，全中文液晶顯示，非常直觀，方便工程安裝和后期布防、撤防等操作！該報警主機系統支持電話、IP網絡網絡聯網使用，最多可擴展120個防區地址模塊，即960個總線制防區，同時，可根據需要，可配置一套報警中心管理軟件(SS-3000),通過該軟件可對整個報警主機系統進行更快速的編程配置，和維護管理等！

激光對射探測器丨周界報警應用方案丨深圳激光對射廠家

二、系統設計說明

該系統能滿足大型主要是用在大型小區、監獄、學校、博物館等安防領域的綜合聯網報警應用需求。

為了使保安中心的管理人員迅速定位發出報警信號的探測器的位置，SS-8120V2為每個 探測器分配了獨一無二的防區地址模塊，防區模塊帶有地址編號，管理人員可以通過報警主機的指示來確定發生報警的區域 。

二、產品配置說明

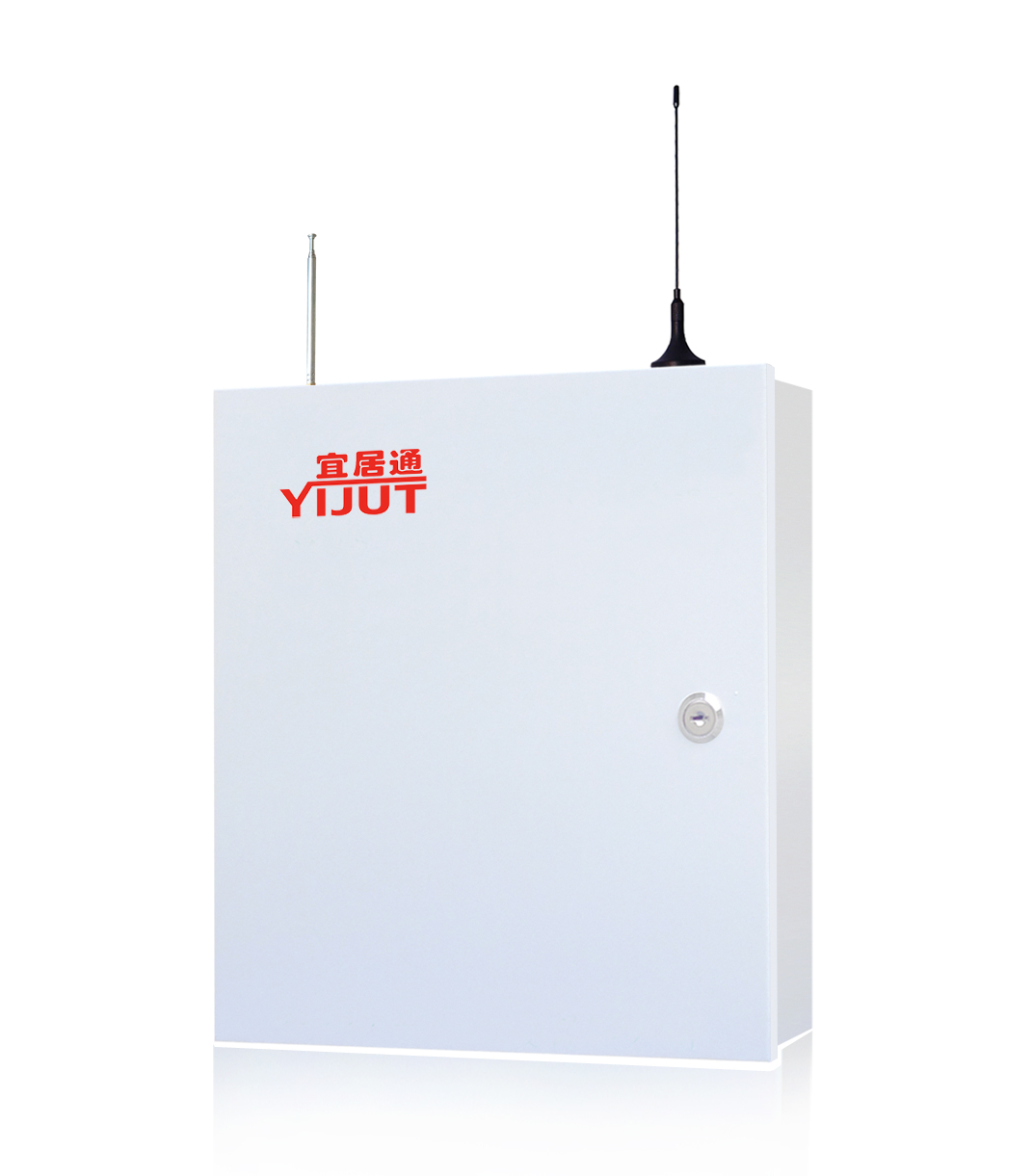

A. SS-8120P   激光對射報警控制主機1臺

B.  SS-5000   激光對射報警中心管理軟件一套

C.  SS-801    單防區地址模塊若干個

D.  SS-A/B/D    激光紅外對射若干對

G.  SS-024開關電源1個

H.后備電池一臺報警主機配置一個（停電備用，可持續供電24小時）。

三、產品功能特點：

●激光對射報警控制主機采用嵌入式系統設計， 32位ARM處理器，更快運行速度，超大的容量設計。

●1個專用鍵盤接口，專用于接鍵盤、打印機模塊、聯動控制板等輸出設備，報警處理速度加快。

●1個通訊接口，實現了雙總線輸出，傳輸距離達2400米，通過放大器或光纖可延長距離。

●主板自帶8個有線防區，主機附近的探測器可直接接這些防區，不需要加擴展模塊。

●可接入120個擴展設備，968個防區 （通過485擴展），支持32個無線防區。

●可接入32個鍵盤，獨立操作，漢字界面，設備、防區名可任意更改。

●32個子系統；每個子系統2個自動布撤防工作表，共64個自動布撤防工作表。

●60個時間驅動表，每組時間驅動表可以最多設置執行3個事件（防區布防/撤防、防區旁路/恢復、輸出閉合/斷開），可以做到無人值守。

●60組密碼，11級密碼權限，可以實現按系統、子系統、設備、防區獨立控制，滿足各種控制要求。

●防區以分區方式管理，多有8個分區，支持報警聯動輸出。

●多種可編程智能聯動，實現電子地圖、DVR報警輸入、就地報警等功能。

●每個防區最多支持3個聯動輸出，支持報警聯動、布撤防聯動、異常聯動等。

●周界防范、緊急求助、酒店服務、火警等應用模式可選，可實現快速配置系統。

●1500條歷史記錄，1500條操作記錄。所有操作都實時存儲，方便查詢。

●1路800mA輔助輸出；1個帶電源的警號接口，最大可提供800mA電流輸出。

●1路鍵盤電源輸出，可提供800mA電流輸出；所有輸出均提供了電子保險絲，實現過流保護。

●激光對射報警控制主機自動檢測485數據總線故障及總線模塊是否正常工作，具有防區掉線提示，故障提示。

●具有電話線故障檢測功能，電話線路如有故障可由主機本地報警。

●具有電話線搶線功能，確保報警撥號優先。

●總線制分體式鍵盤，485傳輸方式，傳輸距離可達1200m。

●可以通過鍵盤直接產生緊急、火警和救護信號 。

●全中文液晶鍵盤，報警信息一目了然，方便查詢各種信息、記錄。

●可通過控制鍵盤、遙控器、電話、中心計算機進行撤/布防操場。

●防區及設備名稱可進行任意漢子更改，可通過電腦軟件對主機進行任意編輯，調試極為方便。

●實時時鐘帶后備，掉電后時間正常運行。

●實時打印功能，可以做到報警、所有操作實時打印功能。

●可開啟或關閉布撤防上報，系統信息上報，在線定時上報等功能。

●可通過電話線與報警中心通過Contact ID協議連接，并可電話通知用戶。

●免維護鉛蓄電池智能充電控制電路，對電池實時監控，過充、過放、PWM充電控制，使電池壽命最大化。

●專業機型、金屬機型、堅固可靠，安裝調試、使用、維護簡單。

核心控標參數如下：

1、采用 32位ARM處理器，運行速度快，其他廠家的大部分采用8位ARM處理器

2、具有自動旁路和故障檢測提示功能，穩定性好,防止死機。

3、多種聯網方式可選，聯網安全更有保障，支持GSM和IP網絡擴展，支持固話、GSM、GPRS、IP網絡任意3種方式組網聯網使用。

4、主機具有32個子系統，1個公共系統，可外接32個報警主機控制鍵盤，每個鍵盤可獨立控制任意1個或多個分區。（其他廠家大部分只支持8個子系統和8個控制鍵盤）

5、支持光纖聯網使用，可電話/485轉光纖聯網使用（其他廠家大部分不支持）

6、支持1500條歷史報警記錄可查，自動保存歷史報警信息。（其他廠家大部分只支持1000條以下）

7、支持64組定時布防/撤防時間表，全天候自動布防功能。（其他廠家大部分不支持）

8、支持485擴展外接120臺雙防區電子圍欄主機。（其他廠家大部分不支持100臺以下）

9、支持系統聯動打印功能，可做到布防、撤防、報警實時打印功能。（其他廠家大部分不支持）

10、支持報警聯動大型LED電子聯動顯示屏功能，且聯動顯示信息可自定義修改。（全國首創）

11、支持IP網絡上傳到2個云接警平臺。（其他廠家大部分只支持上傳到1個云接警平臺）

12、支持999個無線功能，無線有線完美兼容。（其他廠家大部分不支持200個以上無線防區）

13、支持設備掉線和恢復提示功能，每2秒鐘自動檢測485總線上面的設備是否在線、故障等。（其他廠家大部分不支持）

14、支持手機APP遠程控制和接警功能。（其他廠家大部分不支持）

15、支持120個總線擴展設備，最大可擴展960個總線制防區。

16、支持大功率無線擴展功能，可500-1000米無線接收和反向控制485總線設備進行布防/撤防，免485有線布線。（全球首創）

17、支持電話線故障檢測和報警功能（其他廠家大部分不支持）

18、支持后備電池過壓過流和過度放電保護功能，最大限度延長后備電池使用壽命。（其他廠家大部分不支持）

19、支持64組密碼，做到獨立分權限密碼控制功能。（其他廠家大部分不支持）

20、支持IP網絡對網絡終端設備進行遠程IP控制功能。（其他廠家大部分不支持）

21、支持2個485總線通訊接口，可通過鍵盤單獨對其中任意1條總線線路進行布防/撤防控制。（其他廠家大部分不支持）

可擴展設備

●中文液晶控制鍵盤

●大型LED電子聯動顯示屏

●單防區擴展模塊

●單防區帶輸出擴展模塊

●雙防區擴展模塊

●雙防區帶輸出擴展模塊

●雙防區帶強電輸出擴展模塊

●八防區擴展模塊

●八防區報警主機

●十六路繼電器聯動模塊

●三十二路指示燈模塊

●打印機模塊

宜居通大型485總線報警主機系統支持視頻聯動功能，可實時打印主機系統的布防、撤防、報警等信息，支持安定寶協議，可TCP/IP網絡聯網！

激光對射探測器丨周界報警應用方案丨深圳激光對射廠家

2.激光對射周界報警中心管理軟件：SS-5000

  SS-5000簡稱：報警中心管理軟件，它是用于報警主機配套使用的接警中心軟件，通過該軟件可以實時查看各防區的狀態，實時顯示各防區報警，布撤防等各種信息。同時通過該軟件可實現布撤防操作，也可自行導入所需的電子地圖，通常用于指揮中心，保安室等。

軟件特點：

●報警中心管理軟件具有電腦實時顯示各類報警，布撤防等各種信息

●可通過軟件實現布撤防操作

●可全方位查看各個防區狀態

●多級電子地圖顯示

●帶有加密狗功能

●所有的用戶狀態，報警情況，用戶資料等都可以通過地圖顯示和控制。軟件還提供電子地圖引入工具，允許工程人員自行安裝所需的電子地圖。按報警類型分別自動處理。

●按警情分類，每一項警情都可單獨選擇自動處理、自動打印和報警聲音的方式，減輕操作員的負擔，提高效率。詳盡的報警信息統計與分析。

●提供報表工具，可以用多種查詢方式，得到各種需要的統計數據，可以打印出報表。分級操作權限管理。

●提供三級操作人員權限設置，還可自行定義多級操作權限。方便的數據備份、恢復。

●提供完善的數據維護工具，即使在數據庫遭到意外破壞時，仍可以利用修復功能恢復。

5． 供電及電源

周界報警系統采用集中供電方式，由中心對每對探測器及相應的防區擴展模塊進行集中供電。最好采用18V后備電源；采用1臺后備電源。

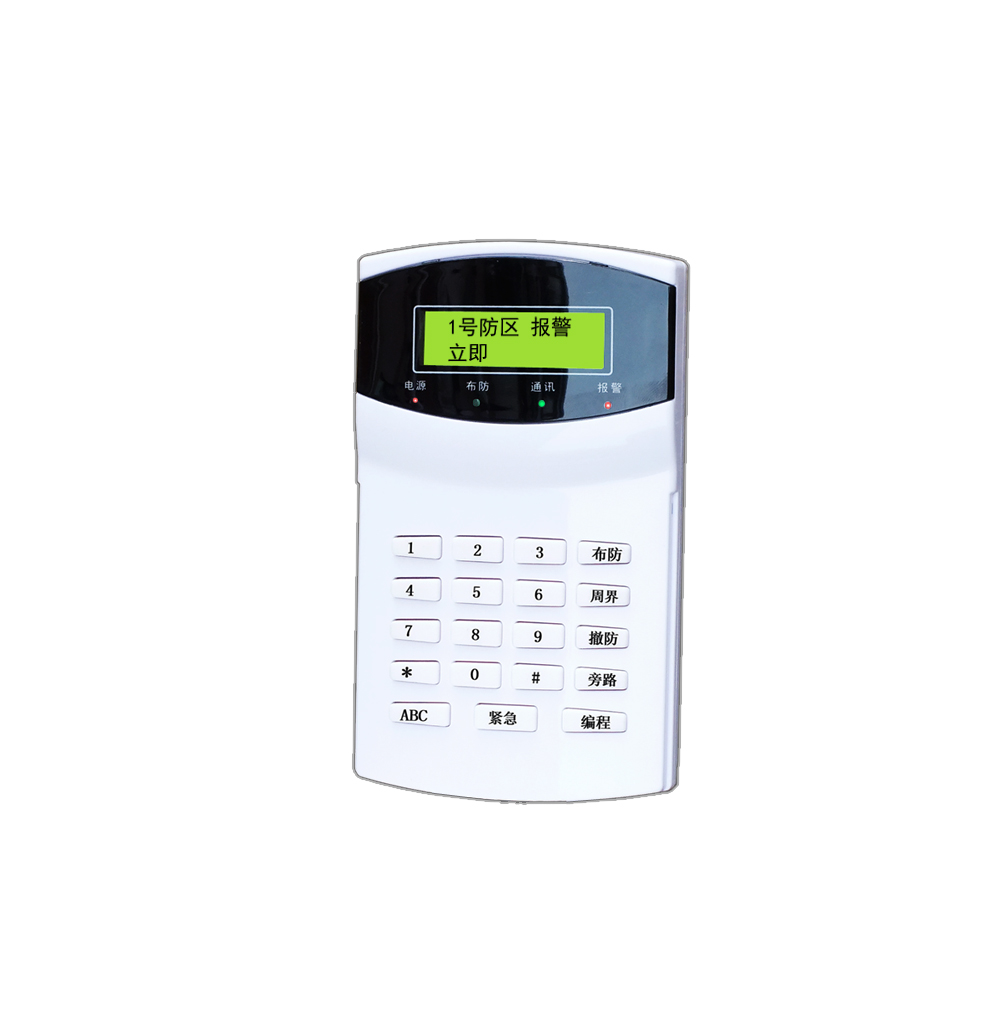

3.報警主機控制鍵盤

產品簡介：

SS-200簡稱中文液晶顯示鍵盤，它是為總線報警主機的配套產品，可用于各種編程操作、顯示報警信息、布撤防操作等。該鍵盤為全新設計，鮮艷亮麗，美觀大方。鏡片分黑色和藍色2款。

產品特點：

●  編程操作

      使用密碼對主控設備進行各種編程操作。

●  中文液晶（LCD）顯示

      所有的布撤防、報警、旁路、及相應的防區號都在中文LCD上直觀顯示。

●  警號輸出

     輸出常開的開關信號，作為警號輸出，報警時可連接警號，現場發出警報驅嚇竊賊。

●  夜光顯示

     平時自動熄滅，按鍵時亮起，可在黑暗的環境下正常操作鍵盤。

●  通訊連接

     通過屏蔽雙絞線與主控設備連接。

●  遙控器操作

      用戶可選用遙控器進行布防、撤防、留守布防、緊急求助等操作。

激光對射探測器丨周界報警應用方案丨深圳激光對射廠家

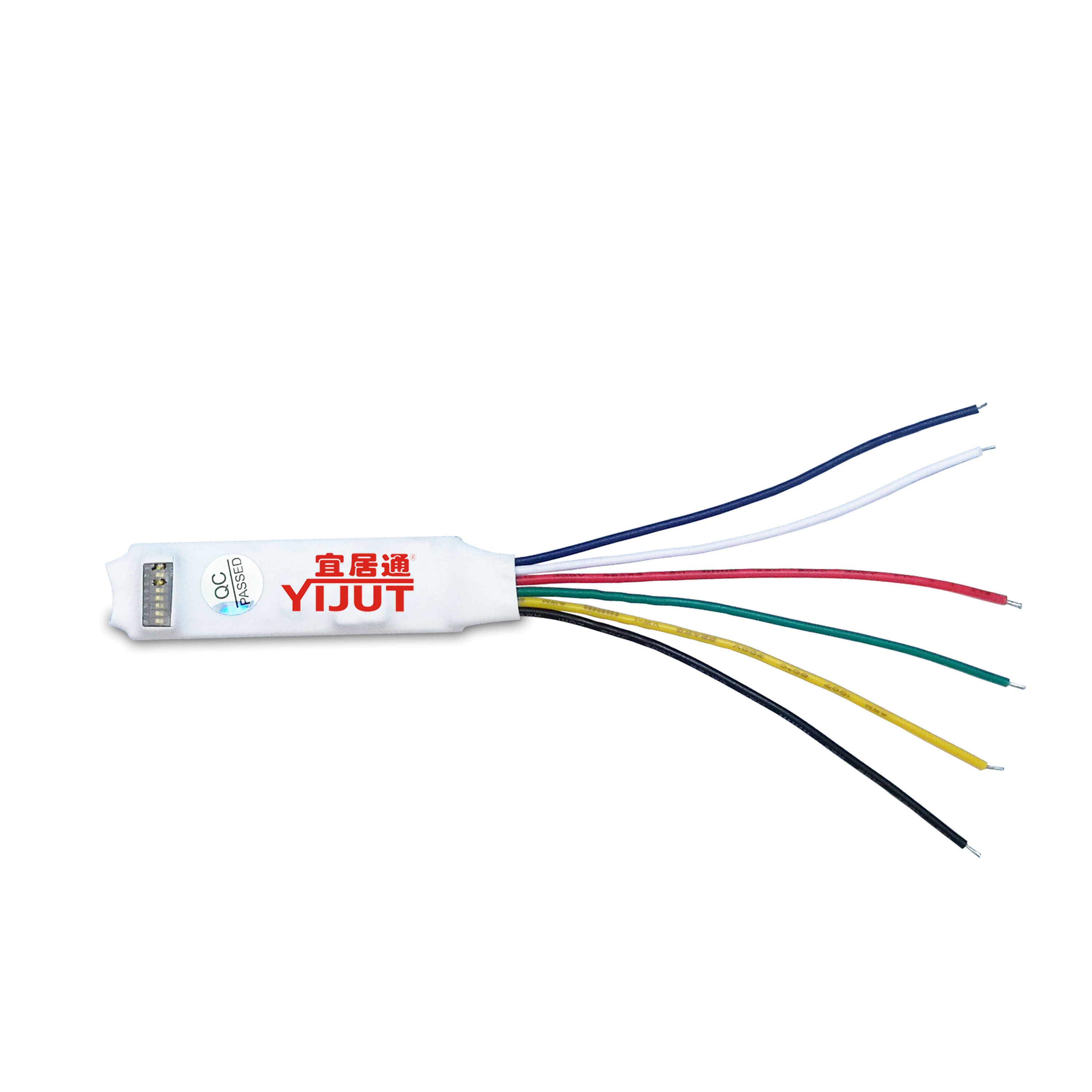

5.單防區地址模塊

產品簡介：

l 　　SS-811 單防區帶輸出地址模塊是具有總線通訊功能的報警設備，其主要用于與宜居通單防區帶輸出地址模塊主要用于防區或者探測器比較集中的安防報警環境。

l 該總線防區地址模塊具有1個有線防區，其中任意一個防區報警都可以實現就近報警聯動輸出功能，且具有485總線聯網功能。

l 具免拆蓋接線調試設計，比普通的8防區地址模塊安裝調試更方便，接線更簡單。

l 1防區地址模塊默認出廠是常閉，可通過跳碼設置成常開模式，用戶可靈活選擇配置不同功能的探測器設備。

l 可為客戶量身定制特殊功能的8防區地址模塊。

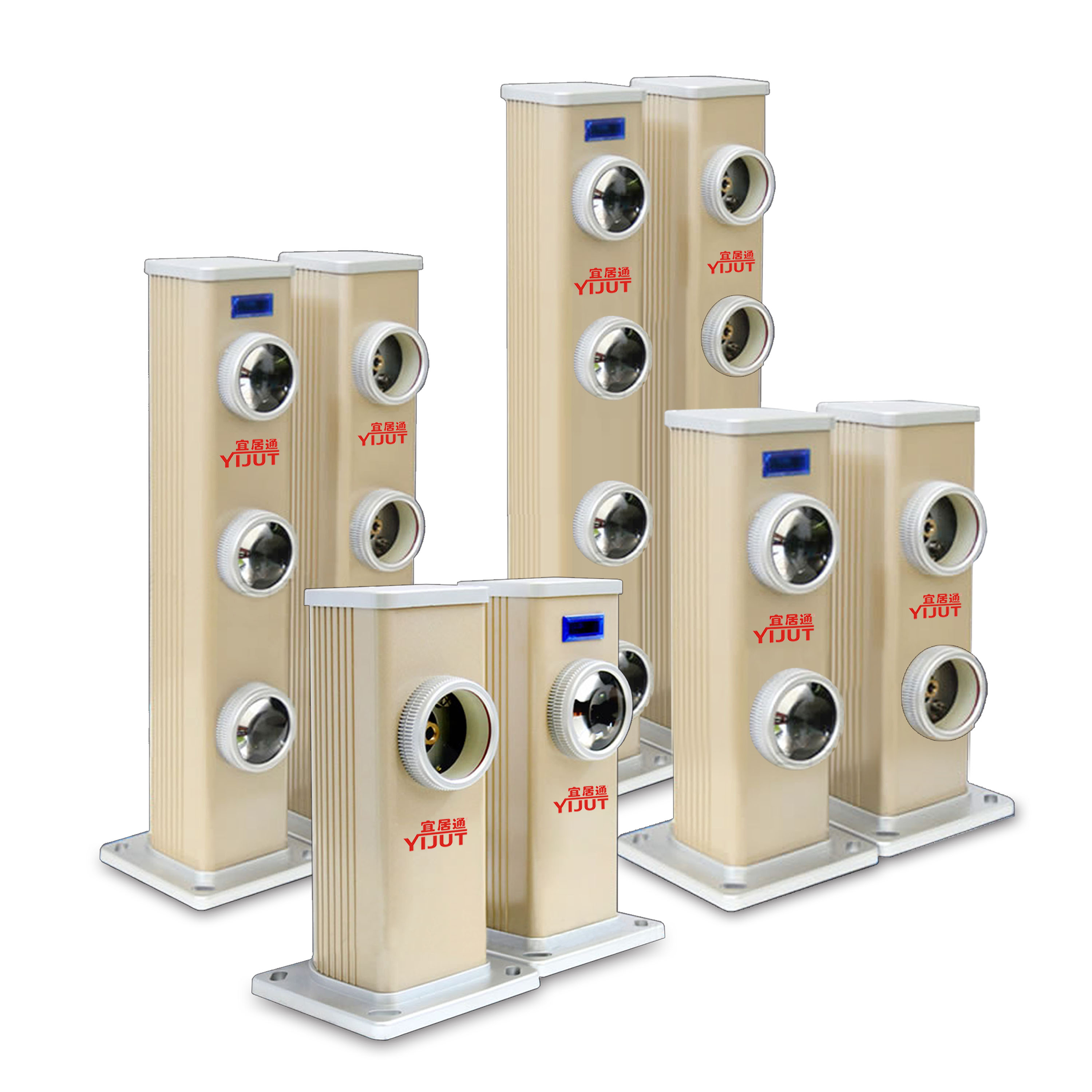

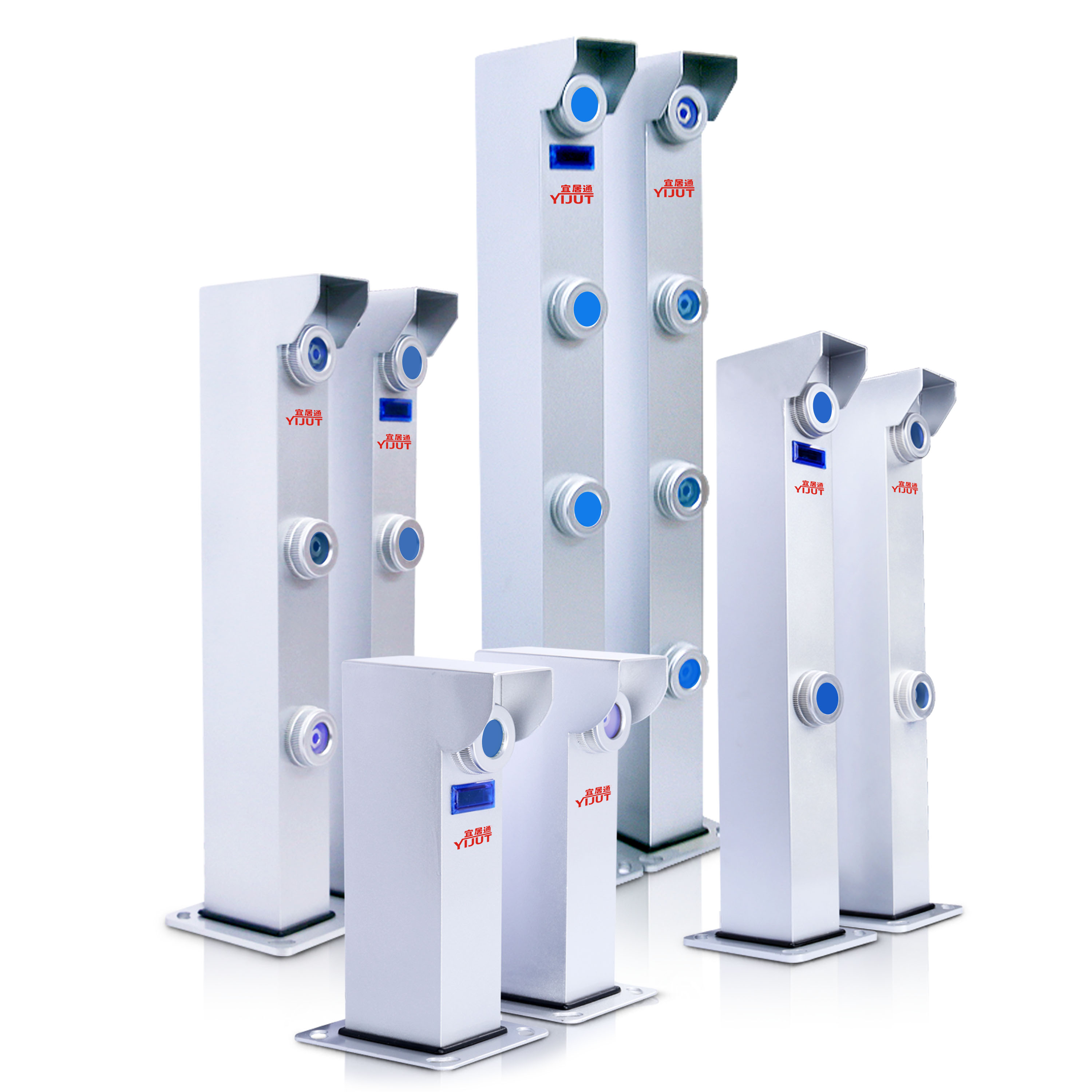

6.激光對射探測器

產品特點：

激光對射探測器具有單、雙/三/四等多種規格可選，紅外感應報警，紅外感應有效距離從50-500米不等，具體可根據需要靈活選配合適的激光紅外對射探測器，該激光對射探測器主要用于圍墻周界報警防范，激光對射探測器可選配總線制的報警主機也可以選配分線制的報警主機，大型周界報警項目建議選配總線制報警控制主機，根據報警需要又可以選配帶GSM功能的報警控制主機和IP網絡聯網的報警控制主機，可滿足不同聯網報警項目的報警需求，具有接線簡單、安裝方便、功能實用、穩定性好等優點。

激光周界入侵探測器由激光發射機、激光接收機組成，以一束或多束獨立的激光束為防范線。適于布設在圍墻、柵欄的水泥墻柱頂面及地面，構成長距離防范線或嚴密的光墻

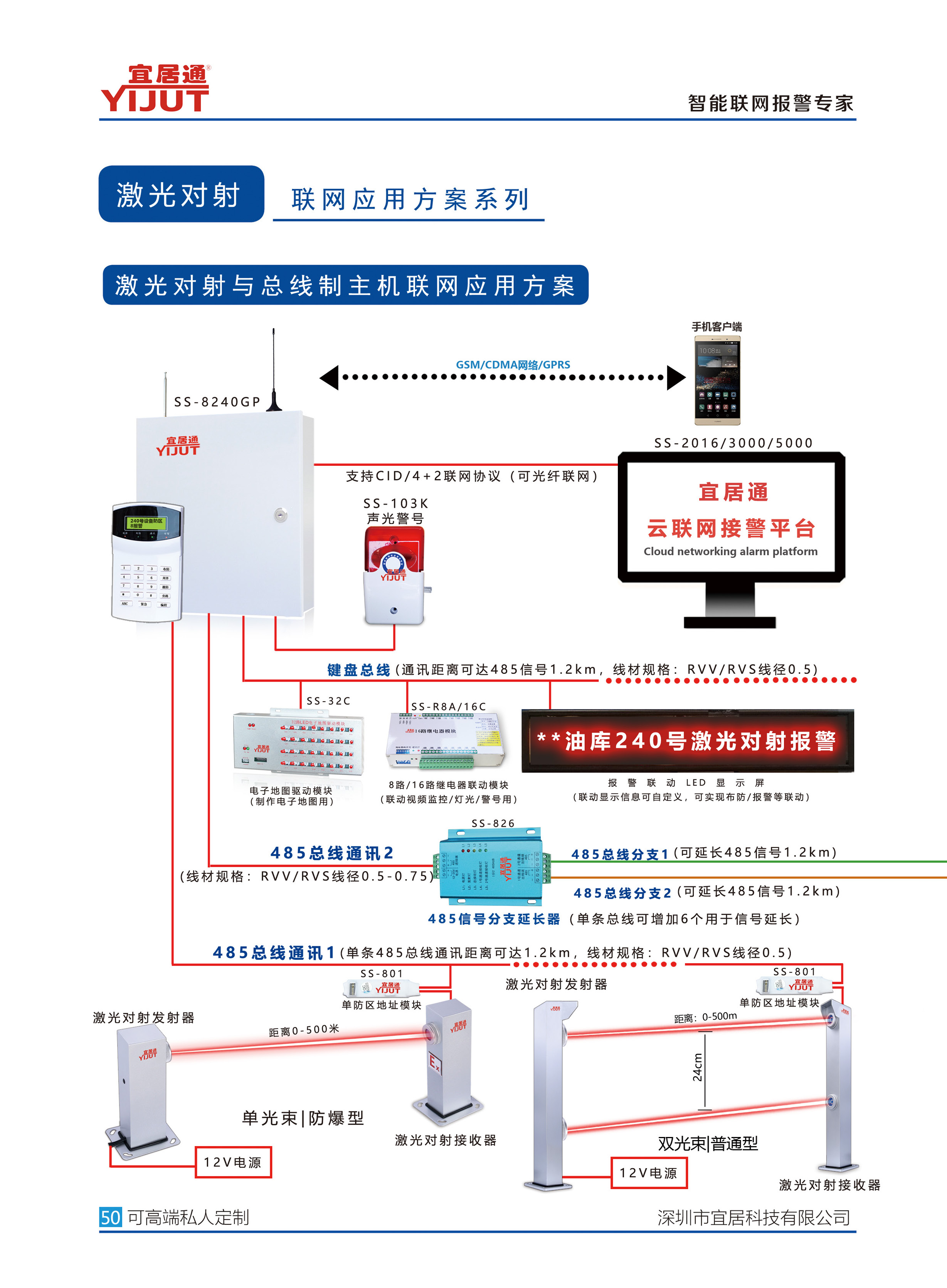

四、SS-8120P典型應用結構圖

五、供電說明

1.直流電源SS-024

   ● 為報警系統提供穩壓電源

   ● 可以配備蓄電池

   ● 自動對電池充電

   ● 交流輸入：220V AC

   ● 直流輸出：0-24V DC，5A

六、通訊總線、電源線的布線規范

1．系統通信采用RS-485總線，線材選用2芯屏蔽雙絞線。

具體要求：銅質，線徑0.5～0.75平方毫米，阻抗38～88歐姆/公里，容抗30～50納法/公里，絞距20毫米的2芯屏蔽雙絞線(如果線的距離不超過500米，可以適當降低線的標準，但必須為雙絞線)。

2．系統的總線（由兩個或多個相互間具有物理連接的設備組成）上最多允許掛接128個總線設備，在不加中繼器的情況下，總線長度不大于1200米。

3．系統總線不應出現分支情況，如分支不可避免，則必須滿足以下三條要求：

● 分支長度不大于10米；

● 總線長度之和不超過800米；

● 該分支線上的設備總數不得超過50個。

● 所有通信信號線應盡量遠離干擾源，信號線應走弱電井，不能與強電（如220伏住宅電源）或射頻信號線路（如CATV、大信號音頻線）并行走線，若并行走線，距離應大于0.5米。

● 所有線路的接點必須采用焊接或鏍絲卡緊的連接方式，并做防水及防潮處理，例如，可將對接點焊接后用防水膠帶纏緊或用環氧樹脂密封處理。

注意：

SS-8120P系統采用了RS485 電氣接口，布線要求采用“手拉手”的方式，保證信號傳輸穩定性，不支持星星連接或者放射狀連接，特別是在小區聯網線的布線上，一定注意。在以下幾種情況下，應采取如下方式進行布線：

4．信號共地：

● 同一個網段上的所有設備必須具有統一的信號地，以避免共模干擾。

● 集中供電時，把同一個網段上的所有電源（包括通訊設備的自帶電源）的直流負極直接接到一起組成公共信號地，此時信號地即直流電源地。

● 單家獨立供電時，把同一個網段上所有總線設備的地（黑線）引腳接在一起，由此組成公共信號地。

5. 總線使用線材推薦選型

6．現場布線圖例

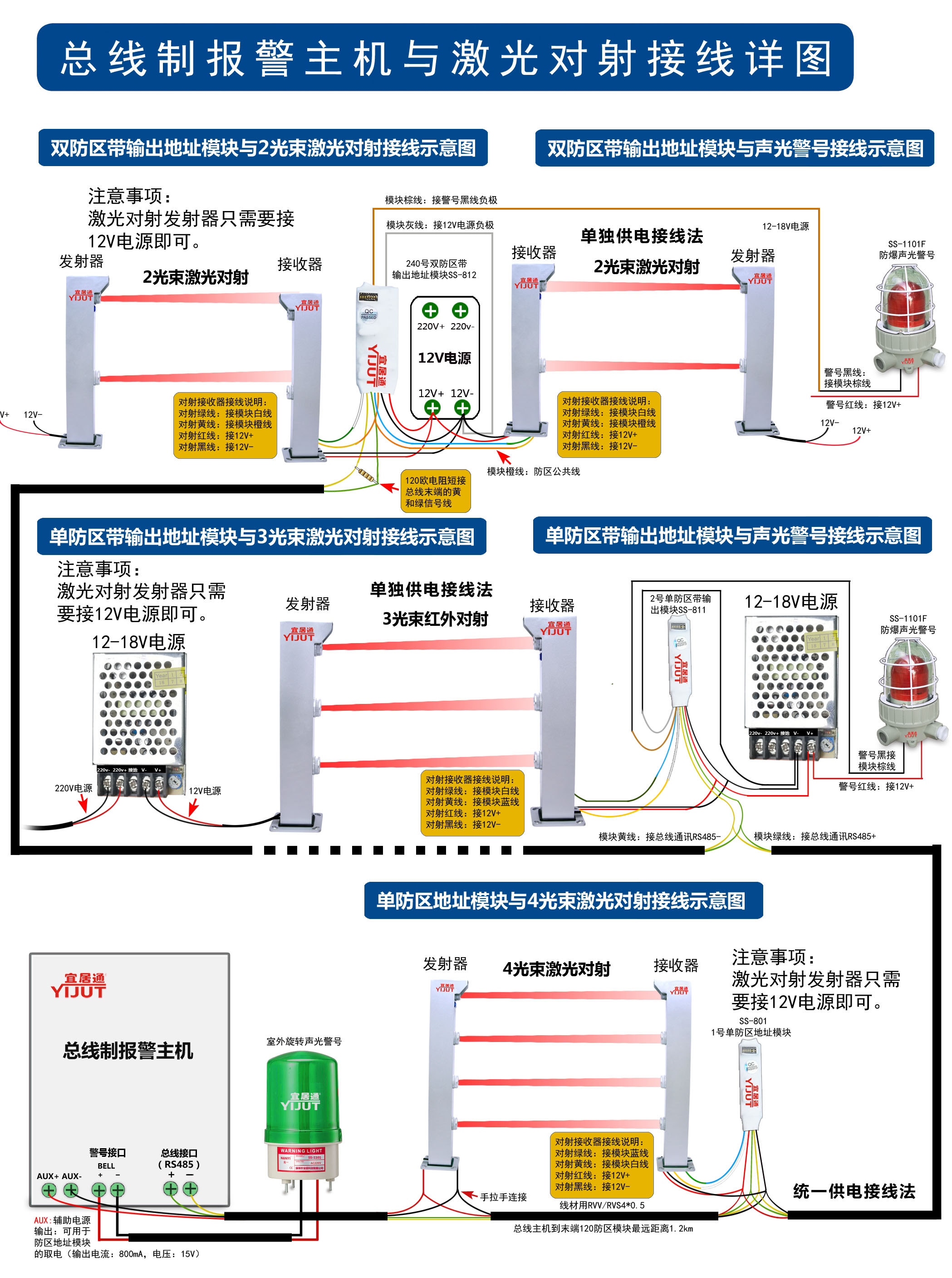

七、激光對射周界報警應用方案接線圖

八、報警系統設備列表
