電子圍欄總線聯網報警應用方案

來源：宜居科技日期：2019-03-07

深圳市宜居科技有限公司專注于電子圍欄主機的研發生產，公司成立于2008年，是國內最早從事電子圍欄主機研發和生產的廠家之一，經過多年的研發積累和沉淀，電子圍欄主機種類不斷豐富，產品的功能不斷日益完善，聯網穩定性也不斷增強，宜居通電子圍欄報警主機種類有：電子圍欄控制鍵盤、電子圍欄報警主機、IP網絡型電子圍欄主機、LORA無線型電子圍欄主機等幾大系列。

電子圍欄主機應用領域廣，針對不同的應用領域，我們開發了不同的電子圍欄報警主機類型，比如有學校用的小型電子圍欄周界報警主機、監獄用的高壓脈沖電子圍欄主機、工廠圍墻周界用的LORA無線型電子圍欄主機等，即可單獨使用，也可以有線或者無線組網使用，靈活方便，簡單實用。

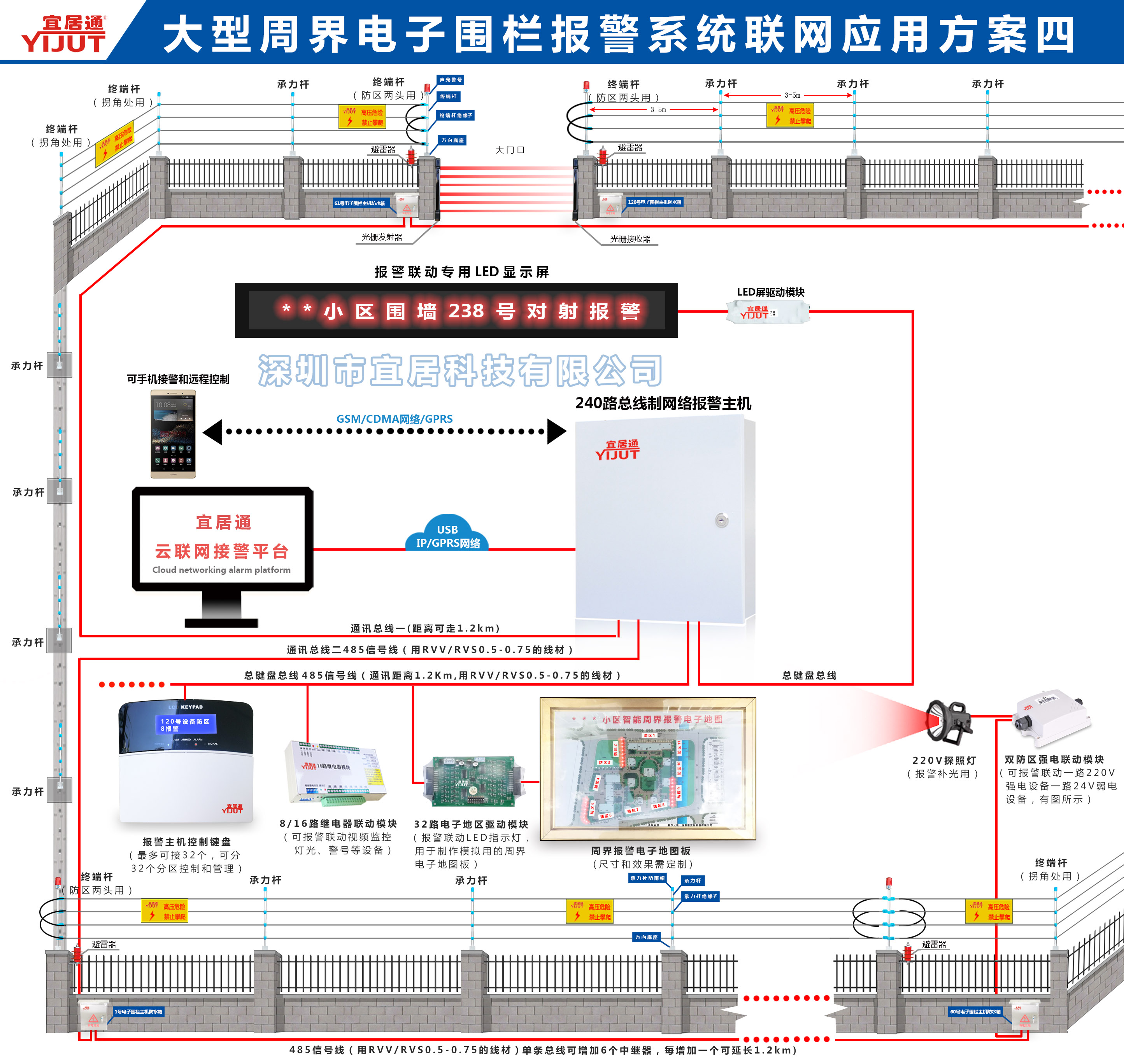

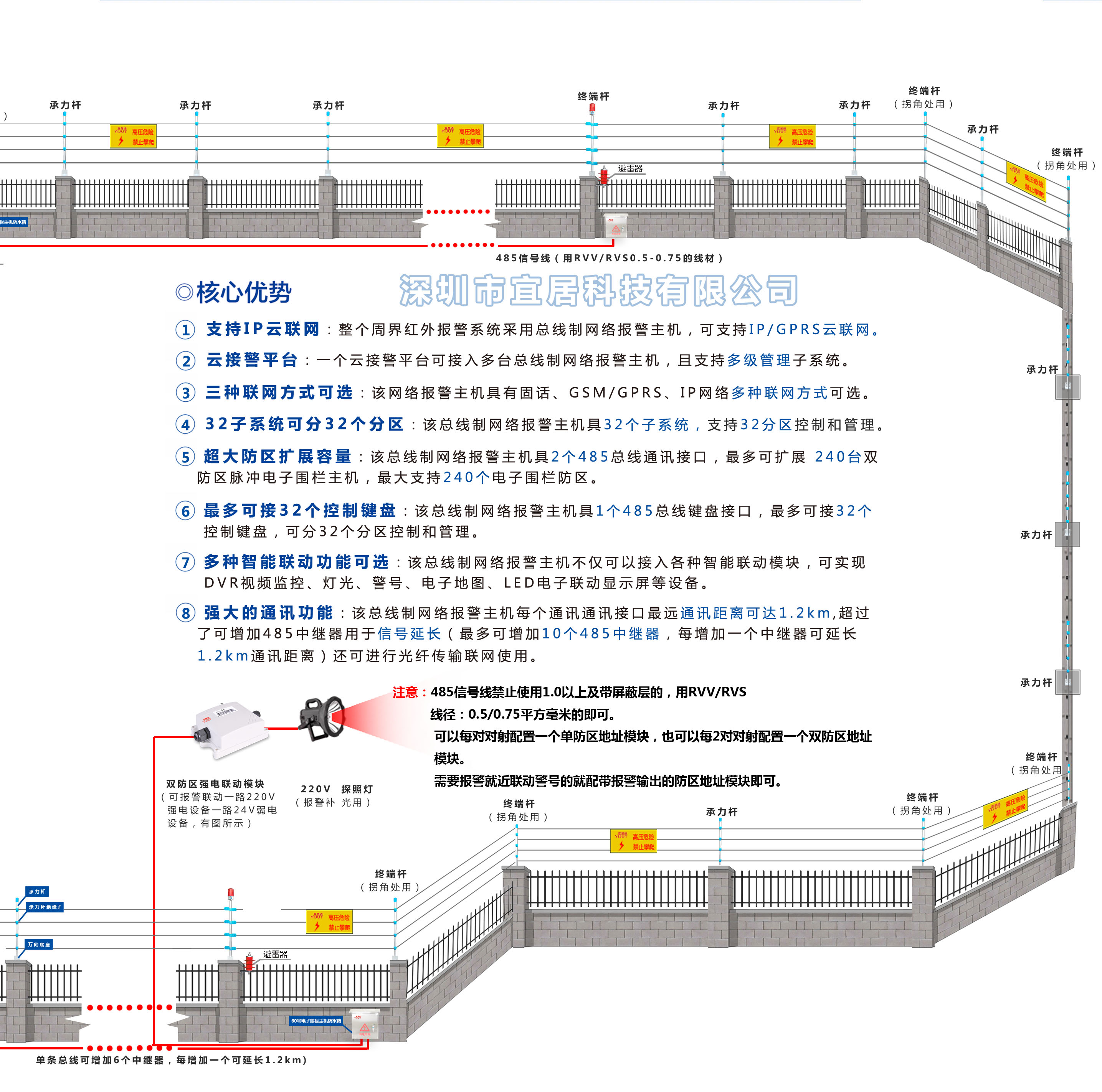

用戶可根據項目功能要求需要選擇合適的電子圍欄主機即可，如果個別特殊項目要求特殊的安防報警功能，我司還可提供電子圍欄主機的二次開發定制服務，可以很好的滿足大眾化和個性化的電子圍欄報警應用需求，可為客戶提供不同功能需求的安防報警應用方案設計，通過電子圍欄主機應用方案圖可以快速的了解不同電子圍欄報警主機的功能特點和應用領域等。

1.1項目概況簡介

“XXXXXX”位于XXXXXX，對XXXXXX的生命財產安全的重要性來說是不言而喻的，所以針對“XXXXXX”項目建設的重要性，我方按照“先進性、實用性、可靠性、兼容性、冗余性”的“五點”公司產品設計原則，提供具有安全、便捷、優質的生活、工作環境，而且將作為指導思想貫穿整個周界安防系統的方案中。

“XXXXXX”項目的周界大概400米，其中大門斷開數1個，拐角數4個，高低落差數XX個，分4個電子圍欄防區。每個防區大概為100米，并安裝4線制度電子圍欄，采用宜居通系列脈沖電子圍欄主機。雙防區主機安裝在兩個周界防區的中間，單防區安裝在周界防區的起始端。每個防區安裝一個避雷器和一個聲光報警燈，終端控制主機安裝在機房或門衛或控制室，終端控制主機從機房或門衛或控制室兩邊走線采用RVV2.0*0.5雙絞信號線傳輸，前端脈沖主機供電從機房或門衛或控制室分別提供AC220V電源，電源線從機房或門衛或控制室兩邊走線并用電源線RVV2.0*1.0傳輸或UPS電源，或從弱電井中取電。終端控制室用SS-8120G遠程控制主機進行管理和報警信息查詢，并可聯動周界報警電子地圖、視頻監控等設備，更直觀更迅速了解入侵防區位置，有效打擊犯罪行為。

隨著社會的發展，人們安防意識的提高，現代化的安防技術得到了廣泛的應用。在一些重要的區域，如機場、軍事基地、武器彈藥庫、監獄、銀行金庫、博物館、發電廠、油庫、等處，為了防止非法的入侵和各種破壞活動，傳統的防范措施是在這些區域的外圍周界處設置一些（如鐵柵欄、圍墻、鋼絲籬笆網等）屏障或阻擋物，安排人員加強巡邏。在目前犯罪分子利用先進的科學技術，犯罪手段更加復雜化、智能化的情況下，傳統的防范手段己難以適應要害部門、重點單位安全保衛工作的需要。人力防范往往受時間、地域、人員素質和精力等因素的影響，亦難免出現漏洞和失誤。因此，安裝應用先進的周界探測報警系統就成為一種必要措施。電子圍欄系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，能對潛在的入侵行為進行預防和警示，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。目前已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩?fù)饨绲娜肭謺r(shí)間,具有較強的安全可靠性。安裝系統后，相當于在墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使外人無法入侵，也使圍墻內的人無法從墻面攀越逃離。

1.2電子圍欄系統設計原則

1 先進性原則

深圳市宜居科技有限公司的技術和研發優勢，結合“XXXXXX”項目周界安防的特殊情況和要求，甄選宜居通智能化電子圍欄周界防盜報警系統產品的特定型號SS-602C，對系統進行切實的、具有針對性的設計，而不是一味追求高價設備的簡單堆砌，所選用的技術與設備不但應能反映當今的先進水平，而且應能保證在未來幾年內依然能夠保持強大的穩定性和安全性。

1 可靠性原則

系統的可靠性包括對系統設備及系統操作人員兩方面。宜居通產品的設計、生產、調試、安裝等環節都得到了ISO9001質量體系的認證，完全符合國家、行業的有關標準、規定和公安部門有關安全技術防范要求。其次，系統的各級操作人員應進行授權，以保障系統核心數據的安全，避免由于人為的誤操作而影響整個系統的正常運行。

1 實用性原則

產品應選用現有的成熟產品，同時還應考慮周邊環境的現狀和技術的發展趨勢，使系統的設計現實可行。宜居通電子圍欄產品實際需要，充分考慮使用要求，易于學習，便于操作，使系統功能盡可能地完善并充分加以利用。

1 兼容性原則

系統的可擴展性，也就是整個系統應具有更新、擴充和升級的發展?jié)摿?。根?jù)“XXXXXX”實際的建設情況，整個系統的設計應充分考慮今后技術的發展和實際使用的需要，所選設備具備總線通訊功能，應具有良好的兼容性，以便聯網應用。

1 冗余性原則

標準化、開放性是信息技術發展的必然趨勢，為了滿足系統所選用的技術和設備協同運行的能力，以及系統功能不斷擴展的需求，系統設計中應選用標準化、并具備良好開放性的產品，可以實現簡單方便地實現系統擴展、容量擴充。

1.3 電子圍欄防護特色

電子圍欄是目前最先進的周界防盜報警系統，它由高壓電子脈沖主機、前端探測圍欄和中心設置的報警主機等設備組成。高壓電子脈沖主機是產生和接收高壓脈沖信號，當前端探測圍欄有人翻越時，會產生短路、斷路的報警信號，并把入侵信號發送到安全報警中心；前端探測圍欄是由固定桿、絕緣子及金屬導線等構件組成的有形周界。實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，能對潛在的入侵行為進行預防和警示，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。目前已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩?fù)饨绲娜肭謺r(shí)間,具有較強的安全可靠性。

1.4電子圍欄系統功能

2 有強大的威懾作用，有效阻退入侵者，防護周界區域，對翻越行為提供及時的報警

Q 適用性強，抗誤報性能較好，防范效果佳

Q 現場報警阻退入侵者并引起廠內職工注意防范

Q 系統劃區域管理便于報警區域的準確定位

Q 中心警情提示直觀，警號、電子地圖等多種報警提示

Q 聯動監控圖象報警，聯動夜間監控輔助光源

Q 通過中心實現對前端設備的狀態控制

Q 安全可靠對人體無直接傷害。

1.5設計依據

針對使用方提供的實際情況，我們?cè)诔浞纸Y(jié)合“XXXXXX”電子圍欄系統設計方案的基礎上，將按下列規范與文件進行電子圍欄系統的設計：

第二章脈沖電子圍欄主機

2.1 設備標準

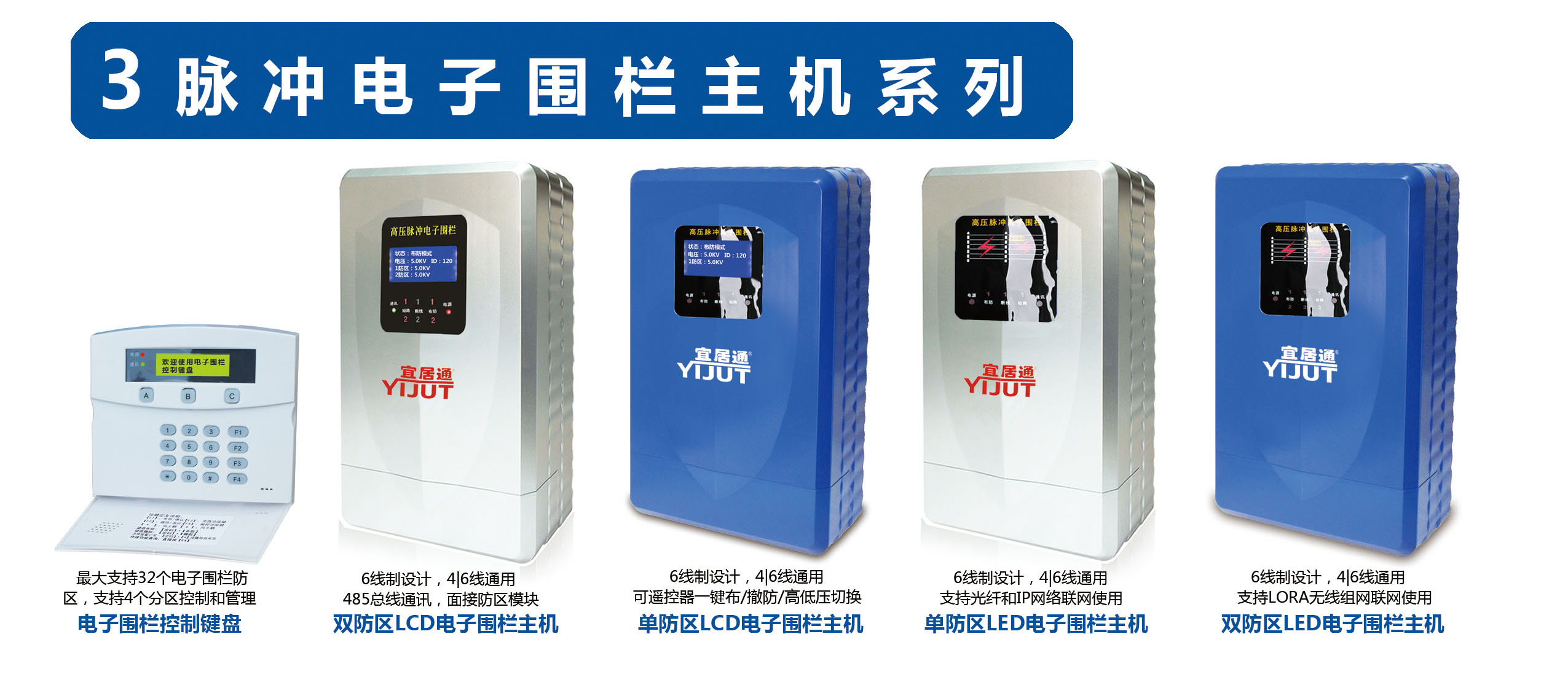

深圳市宜居科技有限公司SS系列脈沖電子圍欄主機，將阻擋、威懾、報警、通訊、智能顯示等功能有機地集成在一起，是一種嶄新的智能型周界防盜報警產品。

2.2 通用標準

宜居通產品已通過ISO9001：2008質量管理體系認證。

2.3 性能指標：

宜居通脈沖電子圍欄主機性能指標：

外形尺寸	357×238×95mm
供電電源	AC220V（±10%） 50Hz； AC24V ＞30W； DC12V ＞30W
使用環境	溫度：－30℃～＋75℃ 相對濕度≤95%
報警延時	1~3s
額定功率	15W
脈沖特性	脈沖幅度：高壓5000V～10000V 低壓500V～1000V
	脈沖頻率：信號每秒1次，占空比1/10
	脈沖持續時間：≤0.1s 單脈沖最大電量：2.5mc 最大能量：5.0J
	脈沖電流峰值：10A 輸出超過300mA的持續時間：≤1.5ms
絕緣電阻	電源插頭與外殼裸露金屬部件之間的絕緣電阻應＞100MΩ。
高低壓切換	支持（遙控器/軟件均可）

2.4功能優勢亮點

本產品執行更嚴苛的公司企標：YJT-QB1016，符合電子圍欄國家標準：GB/T7946-2008和國際標準CEI61011、AS/NZS60335；可安裝在任何需要安全防護的場所。
