大型小區總線聯網報警系統應用方案

來源：宜居科技日期：2018-07-20

深圳市宜居科技有限公司專業從事安防報警器材的研發、生產和銷售，產品涵蓋無線緊急報警器、總線制報警主機、IP網絡報警主機、GPRS聯網報警主機、GSM報警主機，電子圍欄主機、紅外對射、紅外光柵、紅外探測器、周界報警器、緊急求助報警系統、報警按鈕、激光紅外對射、煙霧探測器、溫度探測器等安防報警產品，已經廣泛用于大型小區、別墅、學校、監獄等安防報警領域。小區聯網報警產品和報警應用方案均可提供高端私人定制服務，歡迎經銷代理加盟合作！

一、概述

該小區大型總線聯網報警系統主要是用在銀行或監獄、廠房車間、小區物業管理等防盜報警系統安全防范，整個報警主機系統采用IP/GSM網絡通訊方式進行信號傳輸?shù)轿飿I(yè)管理中心，也可以通過GSM網絡將報警信號通過電話或者短信的方式通知到用戶業主的手機上面，多種選擇，更安全，更穩定，更可靠，施工安裝成本更低！維護更簡單、方便！

二、系統設計說明

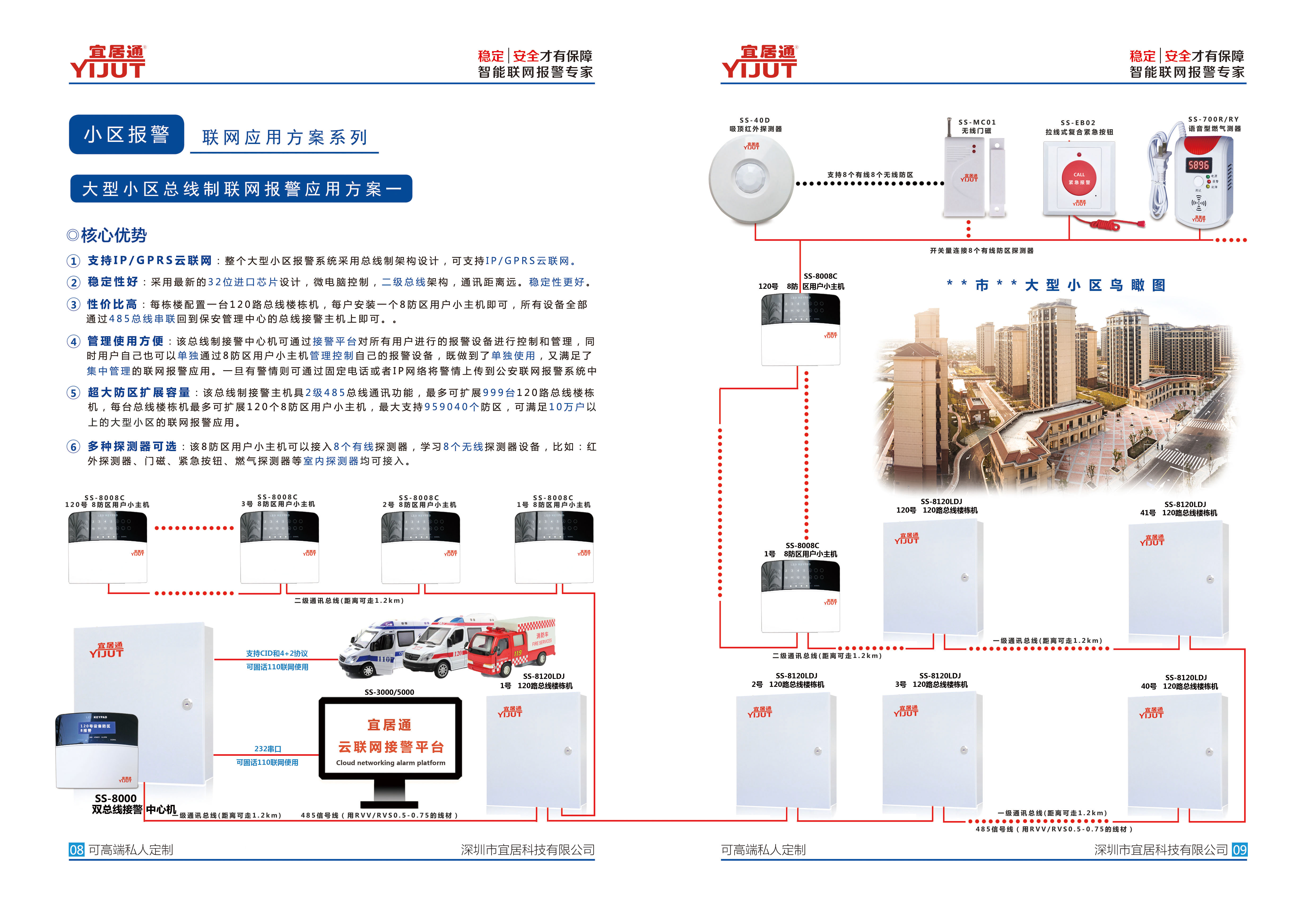

整個小區聯網報警系統采用485總線布線方案，485總線具有穩定性好，施工方便，安裝技術成熟，所有485總線設備均采用手拉手串聯的方式，其中每棟樓各配置1臺485總線樓棟機，樓棟機與樓棟機之間通過一級485總線串聯，樓棟機到各用戶家里的485防區擴展設備之間采用二級485總線進行手拉手串聯，如果有需要分支或者信號延長的地方則配置一個485信號分支延長放大器即可。

三、報警設備數目如下：

a. 報警接警軟件 1套；（物業管理中心電腦安裝1套）

b. 總線樓棟通訊中心機 1套；（物業管理中心接警用）

c. 120路總線樓棟通訊機 若干臺（每棟樓配置1臺）

d. 8防區地址模塊/用戶小主機 若干個（每個小區住戶配置1個）
e.485信號分支放大器若干個（需要信號分支和延長的地方配置1個）

f. 緊急報警按鈕若干個（每個住戶配置1個）

g. 燃?xì)馓綔y器若干個（每個住戶配置1個）

h. 紅外探測器若干個每個住戶配置1個

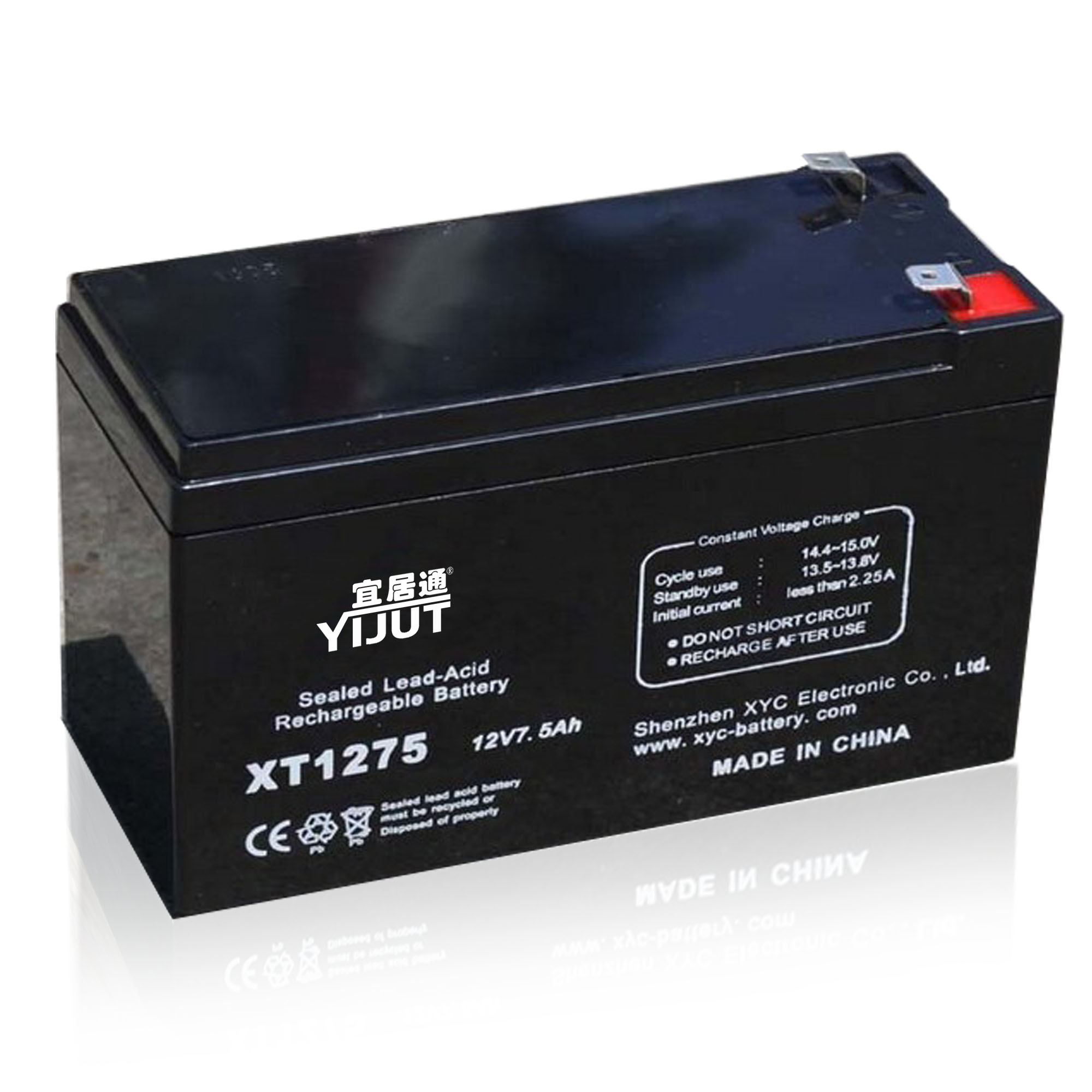

i. 后備電池若干個（每臺報警主機置一個，以防220V斷電備用）

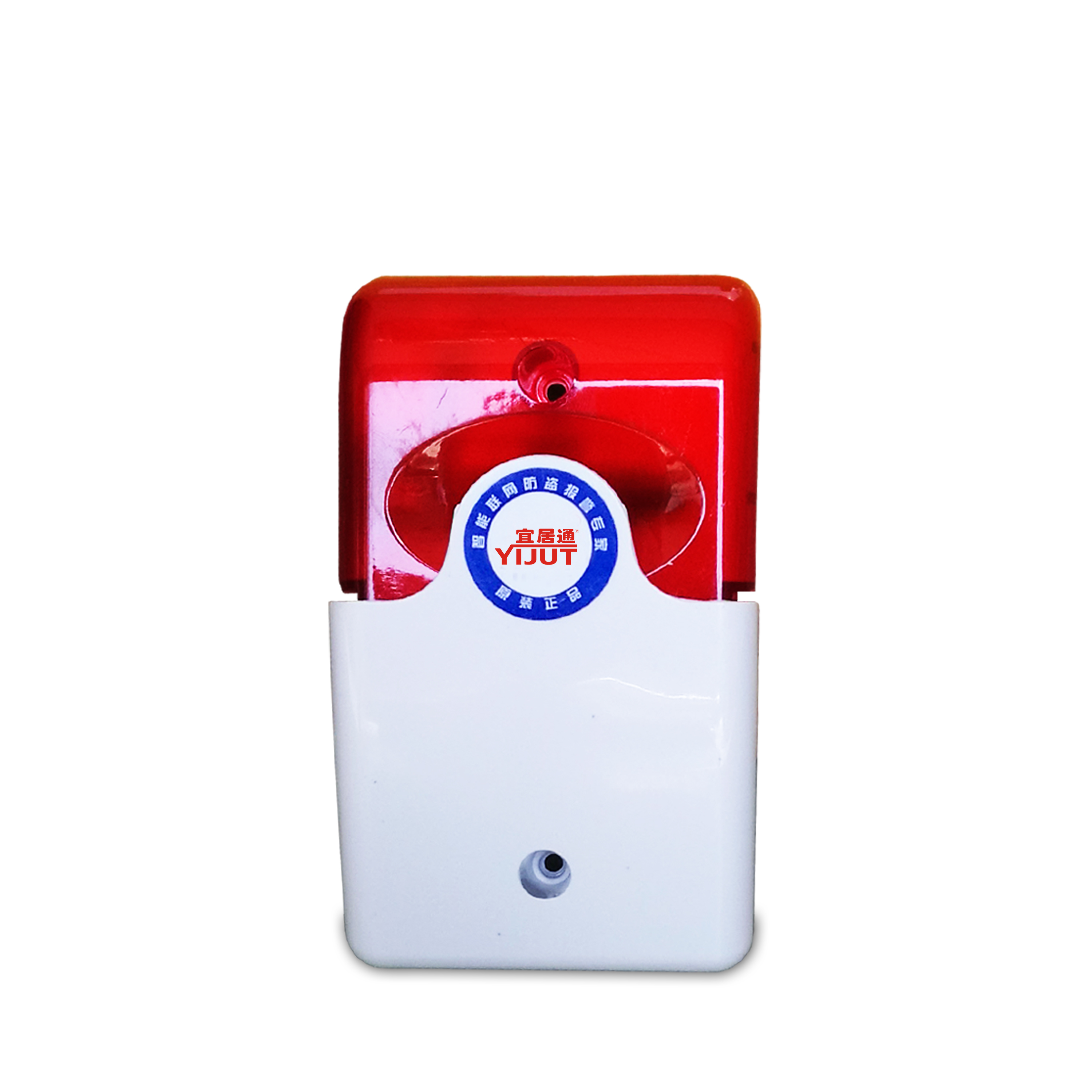

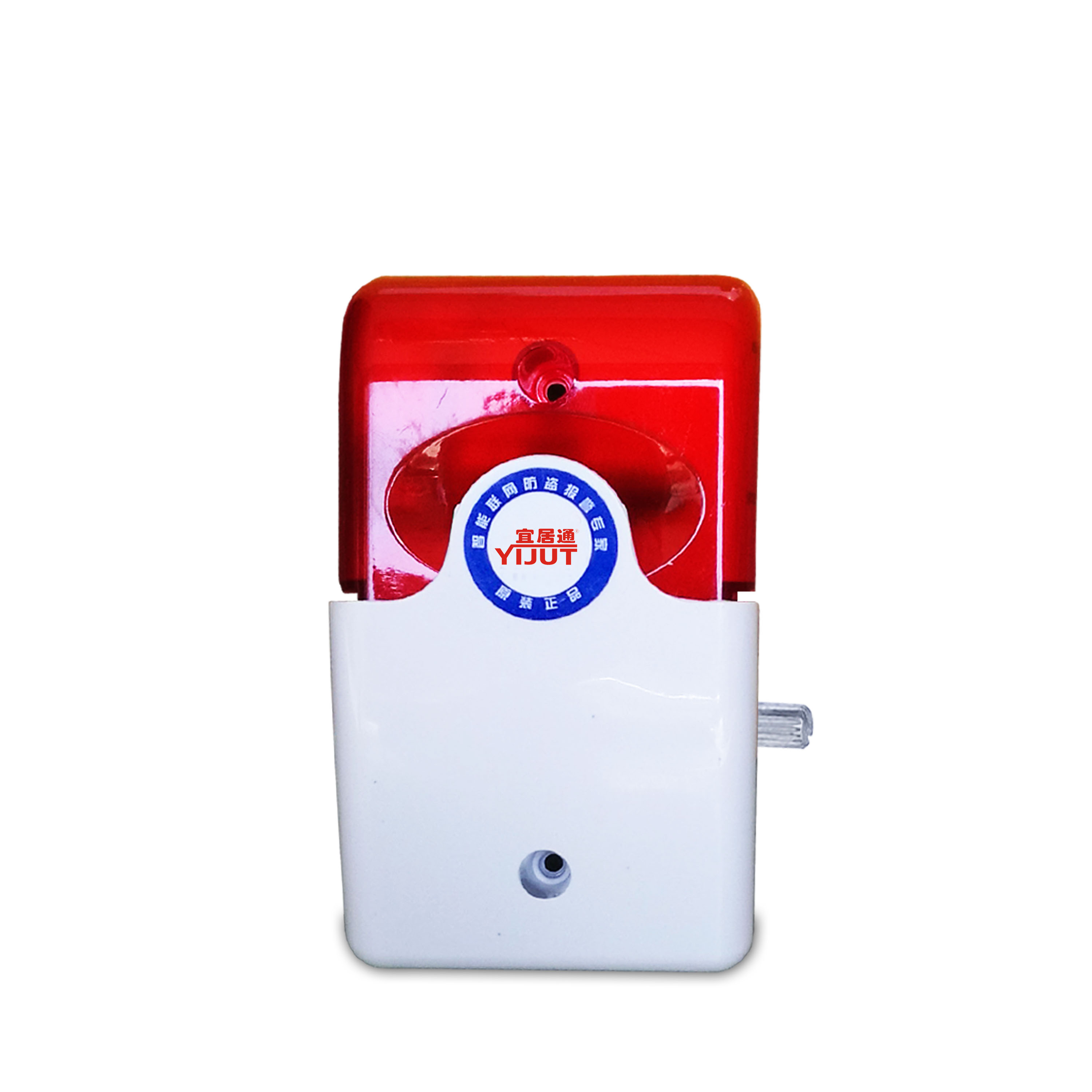

J. 聲光警號若干個（每個住戶配置1個）

四、報警設備詳情如下：

1.接警管理軟件

SS-5000簡稱接警管理軟件，該軟件主要用于小區聯網報警系統的后臺監控和管理用，可通過IP網絡或者232串口/USB接口與小區總線接警中心機連接，通過該軟件可以實時查看各防區的狀態，實時顯示各防區報警，布撤防等各種信息。同時通過該軟件可實現布撤防操作，也可自行導入所需的電子地圖，通常用于指揮中心，保安室等。

軟件特點：

●具有電腦實時顯示各類報警，布撤防等各種信息

●可通過軟件實現布撤防操作

●可全方位查看各個防區狀態

●多級電子地圖顯示

●帶有加密狗功能

●所有的用戶狀態，報警情況，用戶資料等都可以通過地圖顯示和控制。軟件還提供電子地圖引入工具，允許工程人員自行安裝所需的電子地圖。按報警類型分別自動處理。

●按警情分類，每一項警情都可單獨選擇自動處理、自動打印和報警聲音的方式，減輕操作員的負擔，提高效率。詳盡的報警信息統計與分析。

●提供報表工具，可以用多種查詢方式，得到各種需要的統計數據，可以打印出報表。分級操作權限管理。

●提供三級操作人員權限設置，還可自行定義多級操作權限。方便的數據備份、恢復。

●提供完善的數據維護工具，即使在數據庫遭到意外破壞時，仍可以利用修復功能恢復。

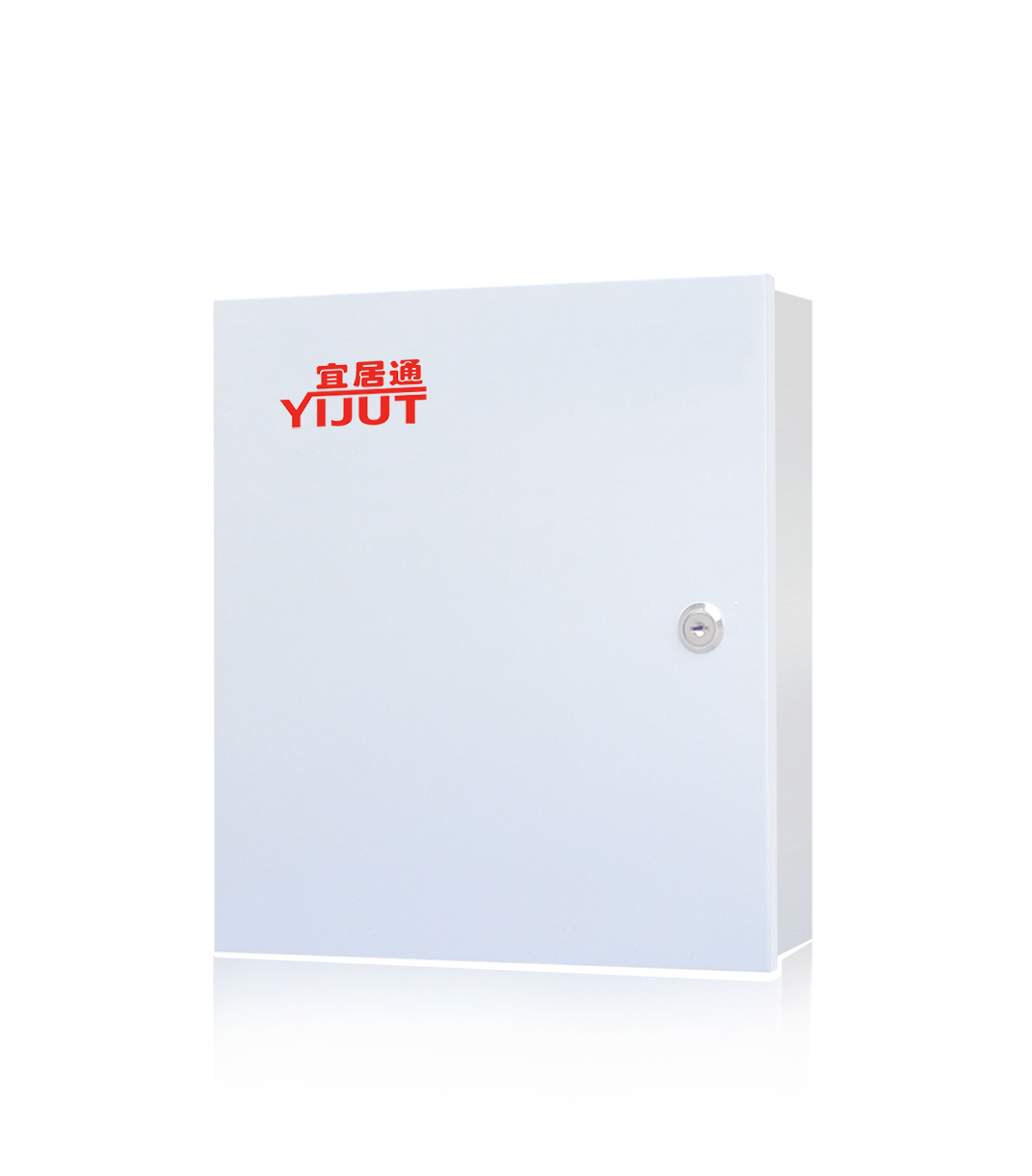

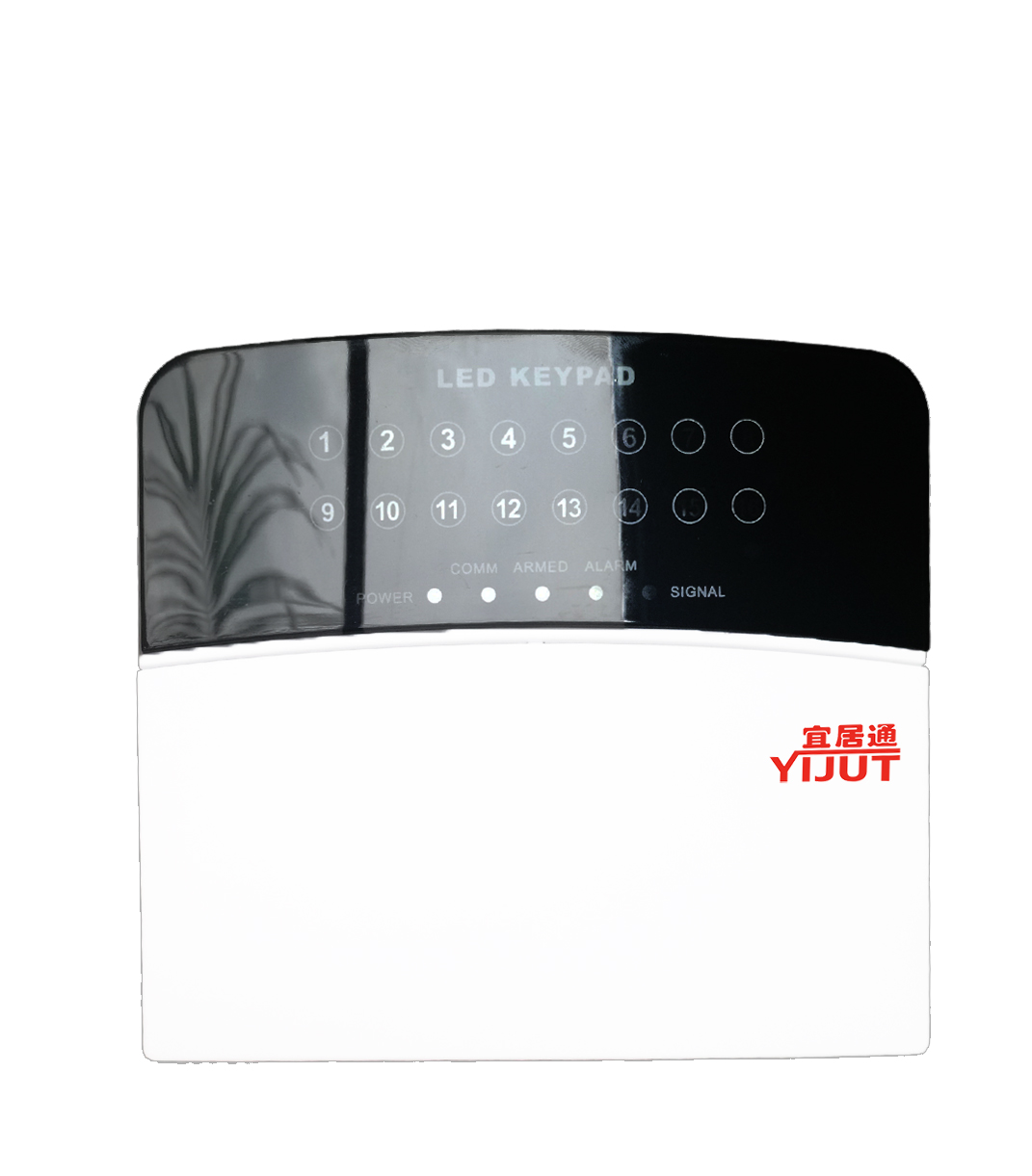

2.SS-8000 雙總線樓棟中心機

產品簡介：

SS-8000為大型總線制報警接警主機之一，該總線制報警控制主機可以通過485總線有線方式實現大型小區、酒店、工廠等安防領域的有線聯網報警，主機具有雙485總線擴展接口，每個485總線擴展接口都可以擴展60臺小型總線樓棟控制器，最多可擴展120臺，每臺總線樓棟控制器又可以擴展120個總線防區擴展設備，具有很強的485擴展能力，系統具有故障自檢功能，運行穩定。該系統主要用于大型小區、工廠、監獄等安防報警領域的聯網應用，在物業總控室內的電腦端安裝一套聯網接警管理平臺軟件，通過平臺接警管理軟件可直觀的管理和查看總線設備的各個防區的狀態，布防、撤防、報警等信息一目了然，軟件平臺支持一鍵布防、撤防等操作控制，也可以通過固定電話進行110聯網報警到保安服務公司或者公安局。主機系統采用國際標準安定寶聯網協議（Contact ID和4+2），可全球通用。

l 采用嵌入式系統設計， 32位ARM處理器，更快運行速度，超大的容量設計。

l 1個專用鍵盤接口，專用于接鍵盤、打印機模塊、聯動控制板等輸出設備，報警處理速度加快。

l 2個通訊接口，實現了雙總線，在不加任何中繼器的情況下可以傳輸2.4KM。

l 免維護鉛蓄電池智能充電控制電路，對電池實時監控，過充、過放、PWM充電控制，電池壽命最大化。

l 1路800mA輔助輸出；1個帶電源的警號接口，最大可提供800mA電流輸出；1路鍵盤電源輸出，可提供800mA電流輸出；所有輸出均提供了電子保險絲，實現過流保護。

l 主板自帶8個有線防區，主機附近的探測器可直接接這些防區，不需要加擴展模塊。

l 實時時鐘帶后備，掉電后時間正常運行。

l 可最多接入8個鍵盤，獨立操作，漢字界面。

l 60組密碼，11級密碼權限，可以實現按系統、子系統、設備、防區獨立控制，滿足各種控制要求。

l 實時打印功能，可以做到報警、所有操作實時打印功能。

l 10000條報警記錄，1500條操作記錄。所有操作都實時存儲，方便查詢。

l 通過鍵盤密碼、遙控器、電話、中心計算機進行撤/布防

l 可通過電話線與報警中心通過Contact ID協議連接，并可電話通知用戶

安裝調試、使用、維護簡單。

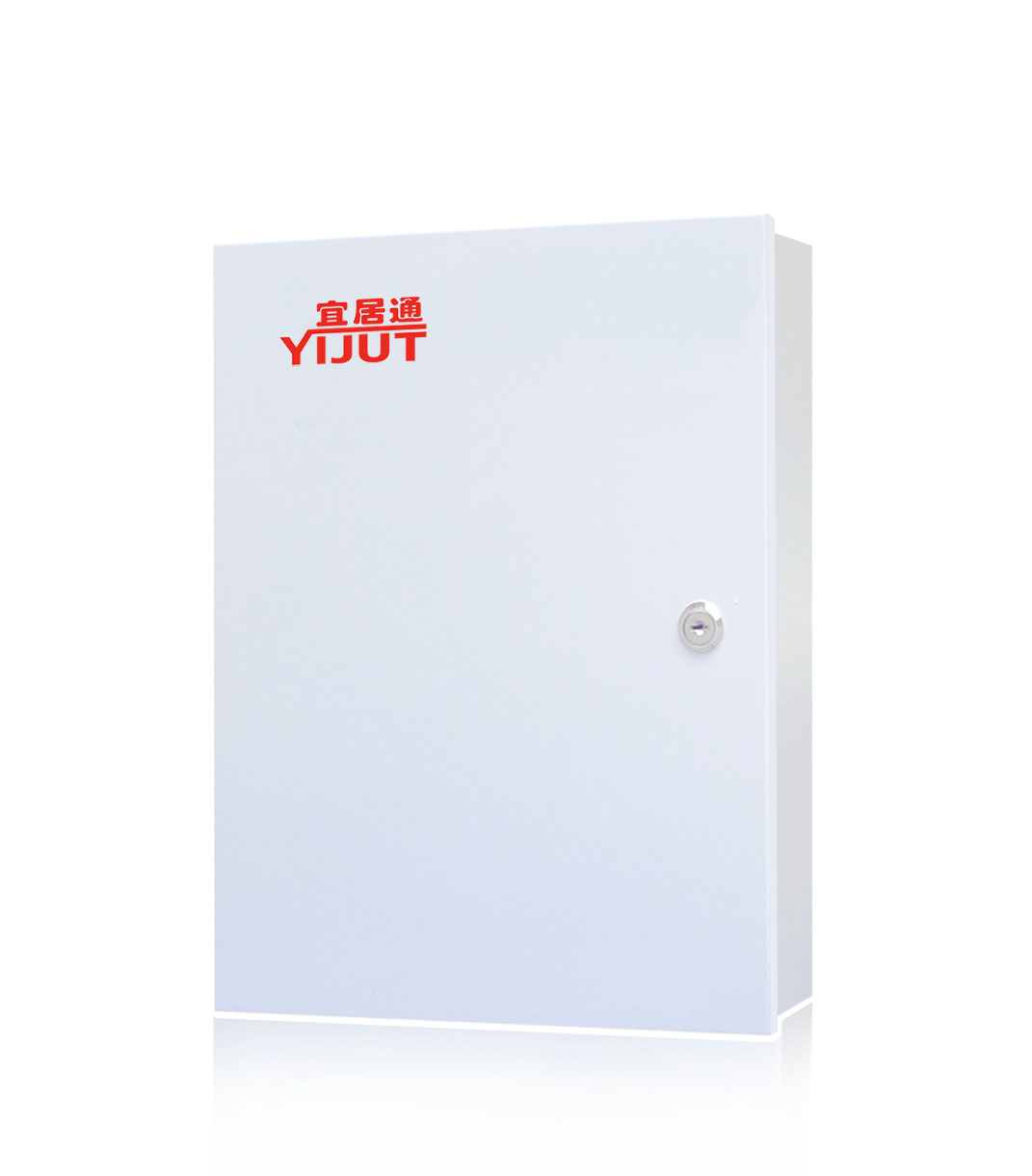

2.SS-8120LDJ 120路總線樓棟機

產品簡介：

SS-8120LDJ為大型小區總線聯網用的樓棟通訊分機之一，該總線制報警控制主機可以通過一級485總線與其他總線樓棟機進行手拉手串聯，可實現大型小區、酒店、工廠等安防領域的有線聯網報警，主機具有雙485總線擴展接口，每臺總線樓棟控制器又可以擴展120個總線防區擴展設備，具有很強的485擴展能力，系統具有故障自檢功能，運行穩定。該系統主要用于大型小區、工廠、監獄等安防報警領域的聯網應用，在物業總控室內的電腦端安裝一套聯網接警管理平臺軟件，通過平臺接警管理軟件可直觀的管理和查看總線設備的各個防區的狀態，布防、撤防、報警等信息一目了然，軟件平臺支持一鍵布防、撤防等操作控制，也可以通過固定電話進行110聯網報警到保安服務公司或者公安局。主機系統采用國際標準安定寶聯網協議（Contact ID和4+2），可全球通用。

1 功能簡介

l 采用嵌入式系統設計， 32位ARM處理器，更快運行速度，超大的容量設計。

l 1個專用鍵盤接口，專用于接鍵盤、打印機模塊、聯動控制板等輸出設備，報警處理速度加快。

l 1個1級4485通訊接口，2個二級485總線通訊接口，每個通訊接口在不加任何中繼器的情況下可以傳輸1.2KM。

l 免維護鉛蓄電池智能充電控制電路，對電池實時監控，過充、過放、PWM充電控制，電池壽命最大化。

l 1個帶電源的警號接口，最大可提供800mA電流輸出；1路輔助輸出，1路鍵盤電源輸出，兩者一共可提供800mA電流輸出；所有輸出均提供了電子保險絲，實現過流保護。

l 實時時鐘帶后備，掉電后時間正常運行。

l 可最多接入32個鍵盤，獨立操作，漢字界面，設備、防區名可任意更改。

l 32個子系統；每個子系統2個自動布撤防工作表，共64個自動布撤防工作表；60個時間驅動表，每組時間驅動表可以最多設置執行3個事件（防區布防/撤防、防區旁路/恢復、輸出閉合/斷開），可以做到無人值守。

l 60組密碼，12級密碼權限，可以實現按系統、子系統、設備、防區獨立控制，滿足各種控制要求。

l 多種可編程智能聯動，實現電子地圖、DVR報警輸入、就地報警等功能，每個防區最多支持3個聯動輸出，支持報警聯動、布撤防聯動、異常聯動等。

l 周界防范、緊急求助、酒店服務、火警等應用模式可選，可實現快速配置系統。

l 實時打印功能，可以做到報警、所有操作實時打印功能。

l 1500條歷史記錄，1500條操作記錄。所有操作都實時存儲，方便查詢。

l 通過鍵盤密碼、遙控器、電話、GSM、中心計算機進行撤/布防

l 安裝調試、使用、維護簡單。

3.8防區地址模塊/用戶小主機

產品簡介：

SS-808/8008為8防區擴展設備/8防區用戶小主機，主要用于總線主機防區擴展用，其中808不帶按鍵控制功能，8008帶有按鍵控制操作功能，8防區用戶小主機可單獨對自己的8個有線8個無線探測器進行控制和管理，而8防區模塊808則不可以，如果用戶需要單獨控制和管理就配置8008，否則，配置808也可以。

l 緊急求助、旁路、火警等應用模式可選，可實現快速配置系統。

l 支持8個有線8個無線，帶防剪線報警功能。

l 支持單個防區布防/撤防。

l 支持1個主碼，3個用戶碼，1個劫持碼和1個開門密碼功能。

l 既可單獨使用，也可與總線主機配套聯網使用。

八防區主機規格
描　　述	八防區主機　8防區鍵盤
尺　　寸	14.5厘米×10.5厘米×3.5厘米 (高×寬×厚)
重　　量	350克
工作溫度	-10℃~ +60℃；0~95%濕度（無霜）
工作電壓	直流9~15伏
工作電流	待機40毫安，報警100毫安，用到可編程輸出口時為500毫安
防　　區	8個常開或常閉防區，可編程為即時，延時，24小時，周界即時，周界延時，靜音和跟隨防區，第8防區可編為要求退出（REX）防區
防區響應時間	500毫秒
線尾電阻	10K歐姆
繼電器輸出	常開NO/常閉NC，2安＠24伏直流/120伏交流
固態輸出	1個直流輸出，最大為250毫安，直流0.1伏飽和輸出，電壓不能超過直流15伏
兼容性	可與報警主機配套使用
防拆裝置	自帶外殼/背板防拆開關

4.緊急按鈕系列

產品簡介：

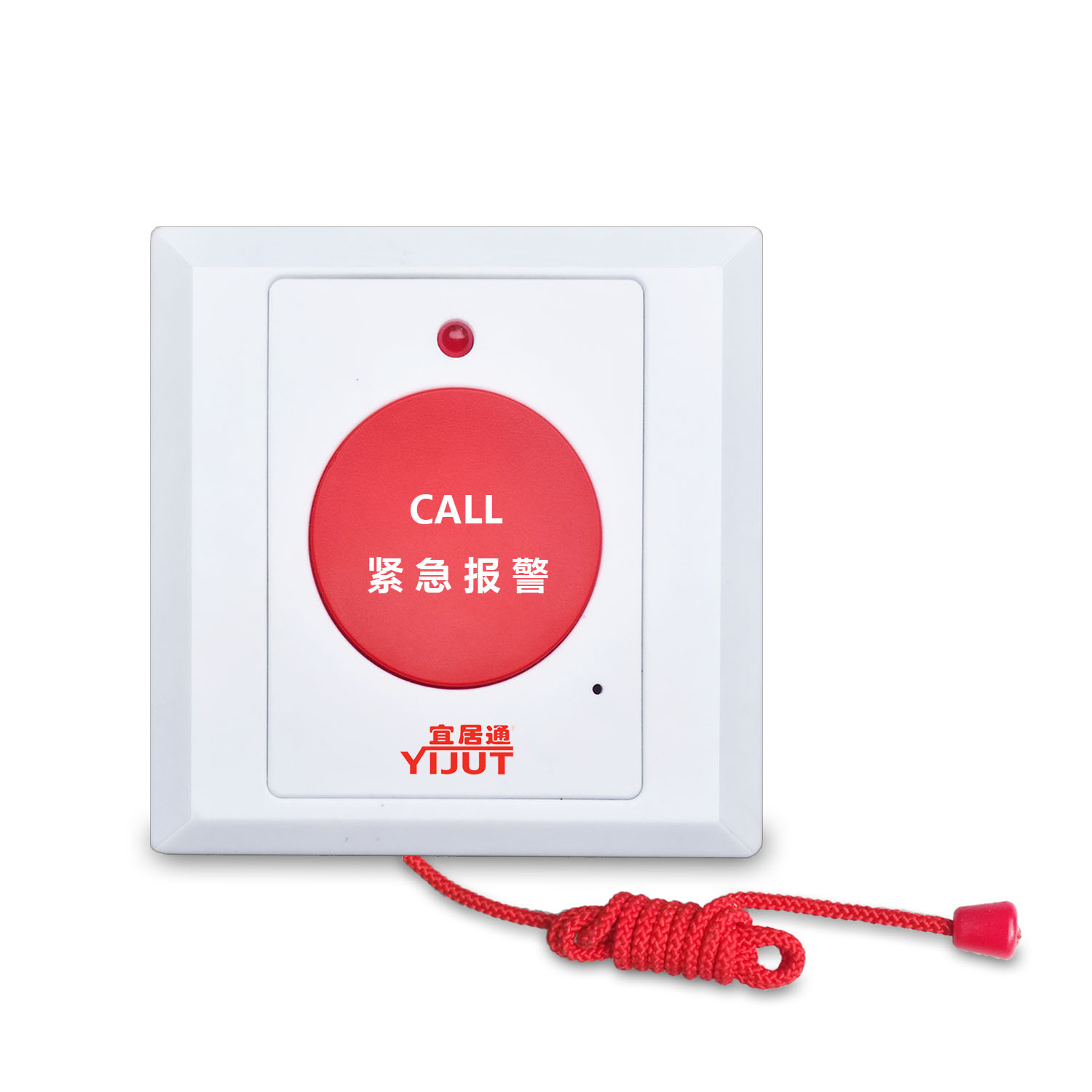

SS-EB 為緊急求助報警按鈕之一，該緊急求助報警按鈕有按鈕報警和拉線報警兩種，方便不同用戶不同習慣緊急求助報警用，拉線主要方便老年人避免摔倒意外情況下緊急求助用的，該緊急求助報警按鈕通過開關量與8防區地址模塊或者8防區用戶小主機的有線防區進行連接配套使用。

產品名稱	緊急按鈕
通訊方式	有線/總線/無線
應用領域	室內緊急報警用
應用類型	通用（所有報警主機均可使用）
防水功能	無
安裝方式	嵌入式
探測方式	觸點報警
顏色	白色
材質	ABS
報警輸入	NC
復位方式	自動
工作溫度	-10℃ ～ +50℃
工作濕度	5~95%RH

5.語音型聲光燃?xì)馓綔y器

產品簡介：

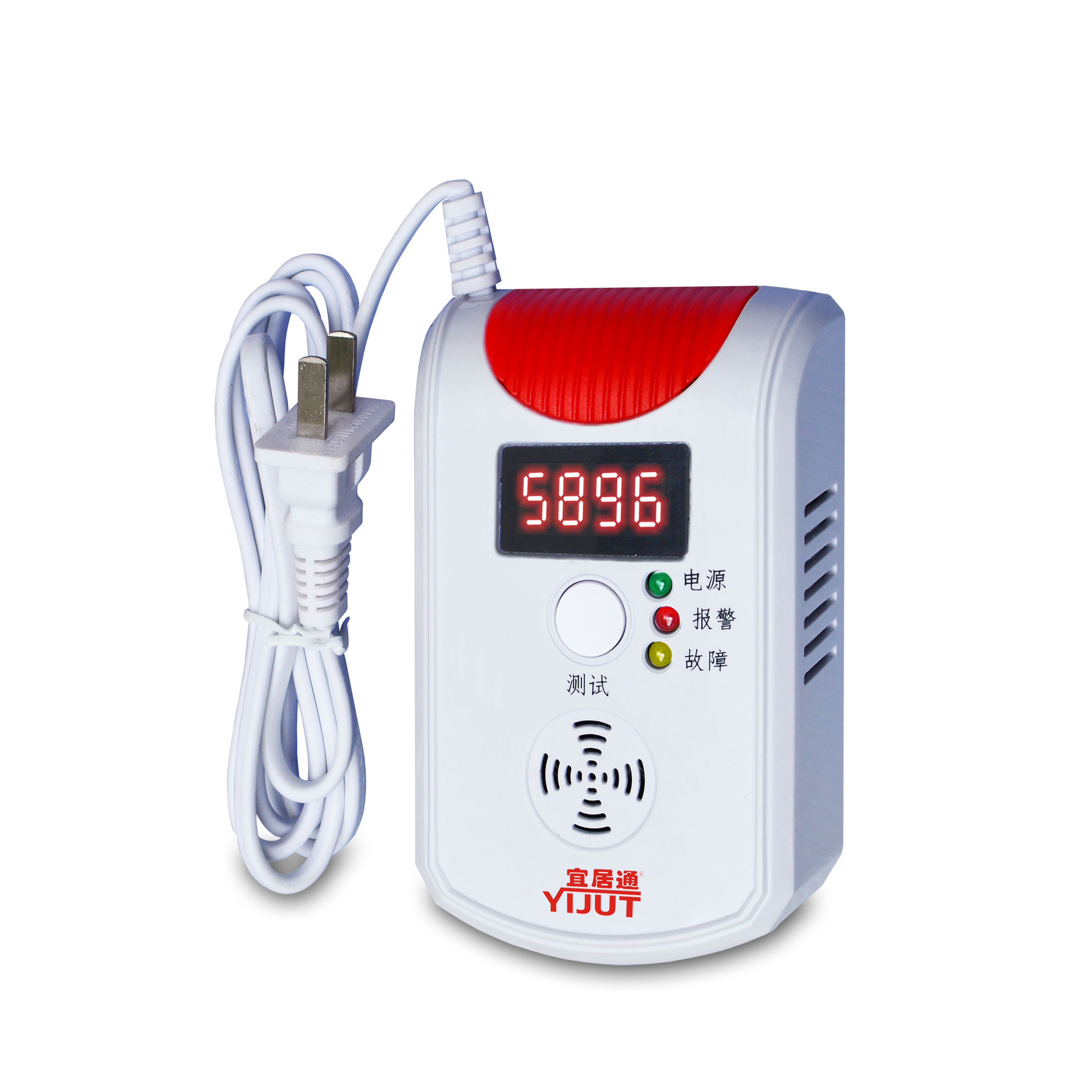

SS-700R為語音型聲光燃?xì)馓綔y器，用于燃?xì)庑孤z測報警用，是一款智能語音型聲光燃?xì)鈭缶?，采用進口芯片，智能控制，微處理器，內置語音驅動芯片，可顯示燃?xì)鉂舛取Ｌ綔y器選用高穩定性催化燃燒式傳感器,具有穩定性高,靈敏度漂移小等特點。采用數碼管顯示報警濃度,探測器可工作電壓范圍在AC100V-AC240V之間,并具備安裝后備電池的功能,可使用9V鎳氫充電電池。本產品應用于有可能產生可燃?xì)怏w泄漏的場所，通過配置報警控制主機可實現不同功能的聯網報警應用。

核心優勢

● 高可靠性催化燃燒式傳感器

● 采用微處理器控制

● 數碼管顯示報警濃度(PPM)（其他廠家大部分不支持?jǐn)?shù)碼管顯示）

● 故障自動檢測LED指示燈顯示（其他廠家大部分不支持故障自檢和提示）

● 具備使用后備電池功能

● 后備電池低電壓提示

● SMT工藝制造，穩定性強

● 可直接插220V供電，內置變壓器（其他廠家大部分不支持220V供電）

● 真人語音提示，語音報警（其他廠家大部分不支持語音播報）

● 支持常開/常閉可選，可聯網使用（其他廠家大部分不支持聯網）

● 中文和英文播報可選

產品名稱	聯網型燃?xì)馓綔y器
品牌	宜居通
聯網功能	有
探測器類型	獨立型
產品型號	SS-700R
應用領域	室內燃?xì)庑孤﹫缶?/span>
防水功能	無
探測方式	燃?xì)馓綔y
報警濃度及時間	大于2000PPM(±1500PPM)時，一直報警
探測濃度范圍	1000~9999PPM
顯示條件	當可燃?xì)怏w濃度大于1000PPM開始顯示
報警復位	當可燃?xì)怏w清除時自動復位
傳感器	催化燃燒式傳感器
指示燈信息	綠色:電源,報警: 紅色LED閃爍,故障: 黃色LED閃爍
報警方式	聲音和閃燈2種同步
報警聲音	3m處≥85dB 斷續報警聲
顏色	白色
材質	ABS
工作電壓	AC100~240V,50~60Hz/ 9V鎳氫充電電池 (可選)
工作溫度	-10℃ ～ +50℃
工作濕度	5~95%RH
產品尺寸	123mm84mm40mm
重量	0.205kg

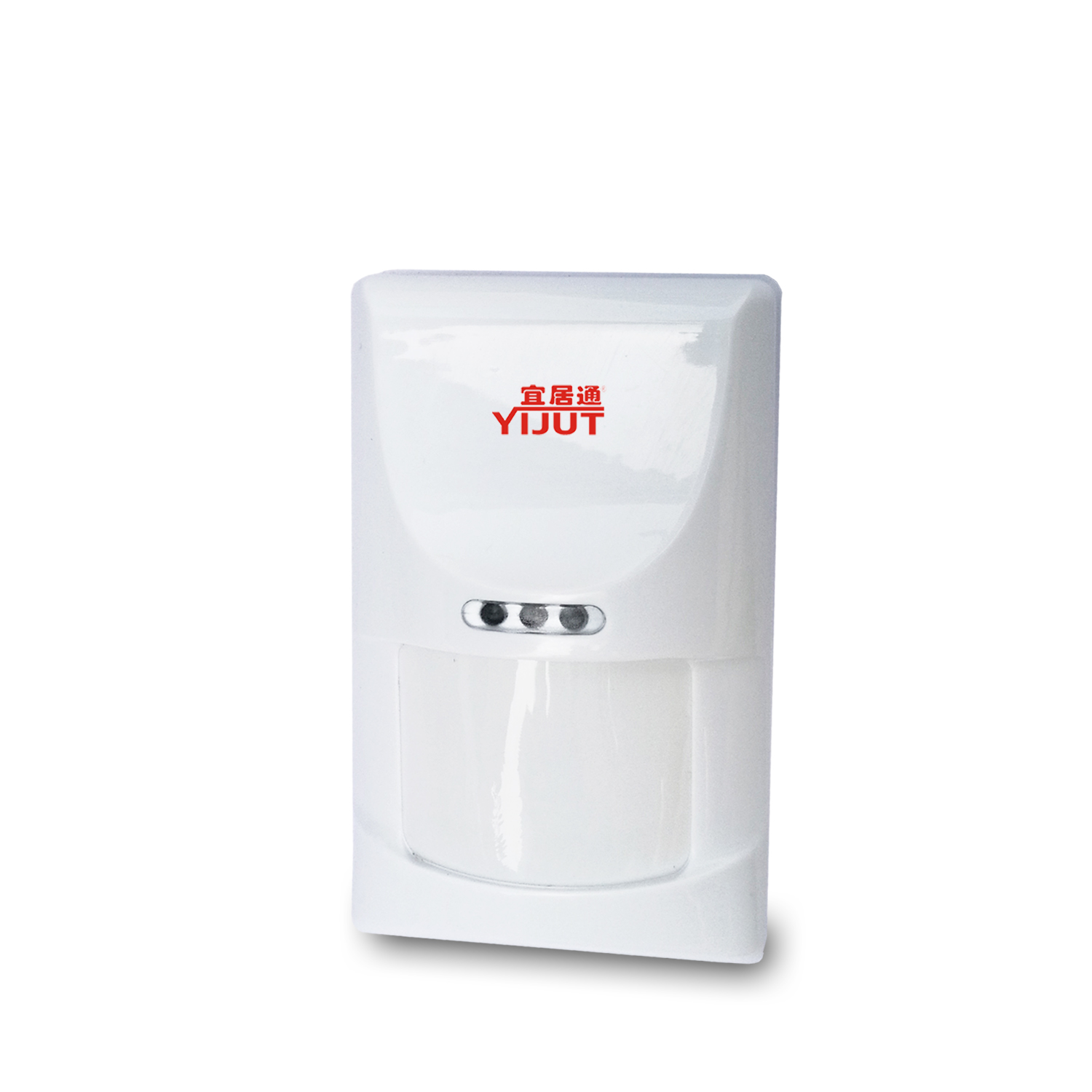

6. 紅外探測器

l 雙重智能分析技術：紅外+微波雙重探測技術，最大限度降低誤報。

l 穩定性好，安全性高：具有防涂料噴涂到紅外線鏡片上導致的損壞或者入侵者故意打著遮擋物體非法入侵不報警的情況。

l 靈敏度可調：用戶可根據使用環境需要，調節探測器的靈敏度，確保更加科學。

l 防寵物等級高：可防25公斤以下的小動物，避免小動物的活動引起探測器誤報。

l 抗白光干擾：能抵抗10000LUX的強光干擾。

使用壽命長：采用進口CPU，正常使用壽命可達3年以上。

產品名稱	有線壁掛雙鑒紅外探測器
通訊方式	有線
應用領域	室內紅外探測
防水功能	無
安裝方式	壁掛
探測方式	微波+紅外
防寵物等級	10kg以下
報警條件	微波紅外組合可選
光源	紅外線LED
安裝高端	1.5m～2.4m
微波頻率	10.525GHz
報警時間	3S
工作溫度	-10℃ ～ +50℃
工作濕度	5~95%RH
工作電壓	9 - 16VDC
消耗電流	30mA
探測靈敏度	H / L 可選
探測范圍	12m*12m
探測角度	100°
抗電磁干擾	0.1 - 500MHz/3V/m
產品尺寸	109mm65mm47mm
重量	0.165kg
